钢中的A类杂质是指硫化物。

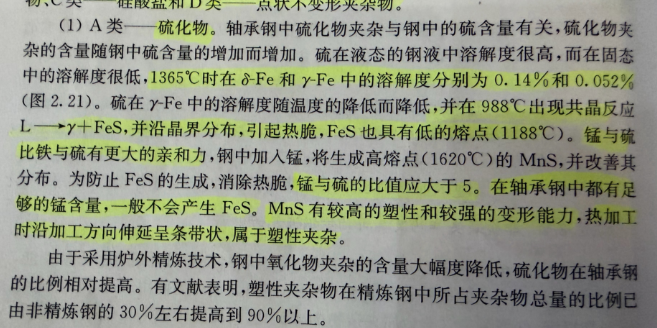

  轴承钢中硫化物夹杂与钢中的硫含量有关，硫化物夹杂的含量随钢中硫含量的增加而增加。

  硫在液态的钢液中溶解度很高，而在固态中的溶解度很低，1365°C时在α-Fe 和y-Fe 中的溶解度分别0.14%和 0.052%。

  硫在Y-Fe 中的溶解度随温度的降低而降低，并在988°C出现共晶反应L—y+FeS，并沿晶界分布，引起热脆，FeS也具有低的熔点（1188°C）。

  锰与硫比铁与硫有更大的亲和力，钢中加入锰，将生成高熔点（1620°C）的 MnS，并改善其分布。

  为防止FeS的生成，消除热脆，锰与硫的比值应大于5。在轴承钢中都有足够的锰含量，一般不会产生FeS。

  MnS有较高的塑性和较强的变形能力，热加工时沿加工方向伸延呈条带状，属于塑性夹杂。

  在模具钢中，要提高模具钢的韧性和镜面抛光性能，硫化物要尽量低。

  #模具钢大王吴德剑

转载请注明：模具钢_模具钢材_h13模具钢_模具钢价格 - 模具钢大王吴德剑 » 在模具钢中：要提高模具钢的韧性和镜面抛光性能，硫化物要尽量低
