直播间网友提问：M42冲1.5的304不锈钢或者做拉伸咋样？

M42是一款W2Mo9Cr4V2Co8的高速钢，含钴8.0%，热处理硬度65-68HRC，耐磨性和红硬性非常好；但因合金总量太高，材质比较脆，用于冲压厚板硬料，容易崩裂；同时又是普通熔铸的高速钢，偏析比较严重，这就进一步降低了抗崩裂性能，也因细微裂纹多，容易出现粘料的黏着磨损。

因此，用M42冲压1.5厚304不锈钢，大概率的要崩角或开裂的，除非你就冲一个圆孔，没有窄边或尖角的结构，硬度调低一点，也许是可以用，但耐磨性也是非常好的，这点我们要肯定。

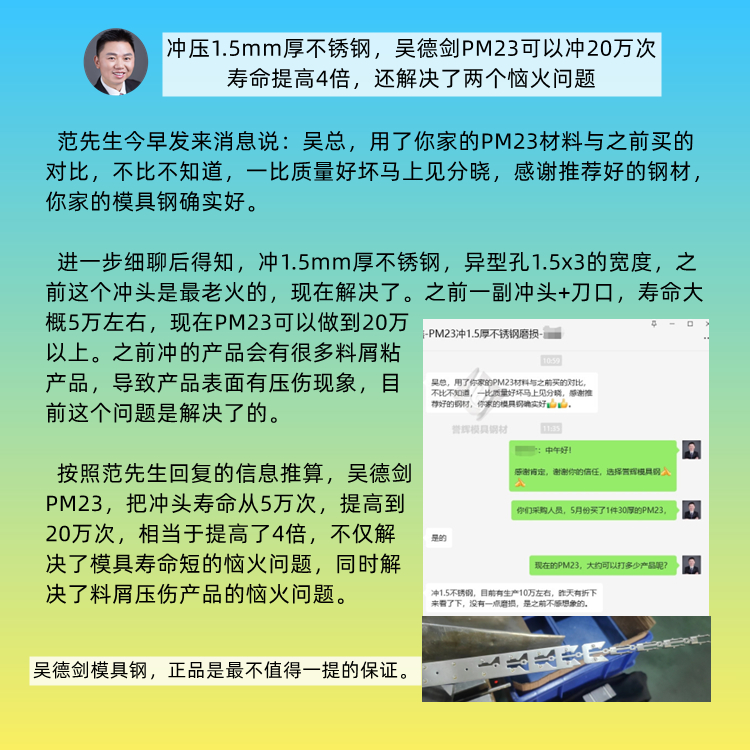

但从经济角度而言，已经出到M42的价位了，我还不如用PM23粉末高速钢，硬度HRC64-66，用它来冲压1.5mm304不锈钢，就不会崩角了，耐磨性也是非常好的，我们有客户冲压1.5厚不锈钢，用PM23粉末高速钢，可以冲20万产品，模具寿命提高了4倍，还解决了粘料和压伤零件的两个恼火问题。

如果用M42拉伸1.5mm304不锈钢，除非做涂层，否则模具是很容易起拉丝路的，因为M42的组织偏析严重，细微裂纹多，做拉伸模具容易起拉丝路，不锈钢拉伸模具，一般是不建议用M42的，因为价格太贵，起拉丝路的几率又很高，不值得去赌。

1.5mm的304不锈钢拉伸，如果成本够的，可以直接上硬质合金钨钢模具，如果要做涂层的，用M2高速钢即可，硬度HRC62-64，硬度够了，耐磨性够了，还多了价格便宜，韧性更好的好处，用M42做拉伸模具，高不成低不就，价格还死贵，不划算。

#模具钢大王吴德剑

模具钢大王吴德剑博客
