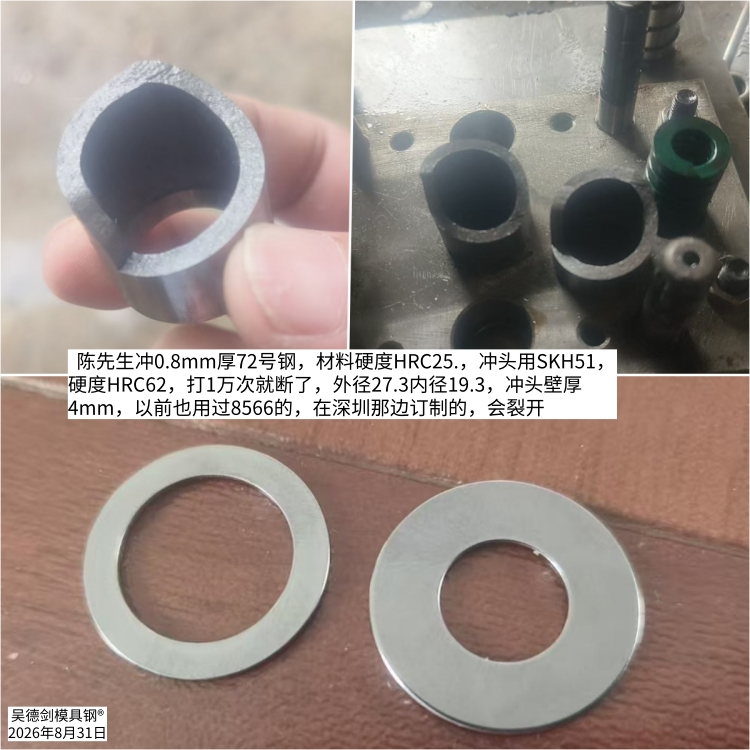

陈先生的冲头断了，问要用什么模具钢？陈先生是冲0.8mm厚72号钢，材料硬度HRC25.，冲头用SKH51，硬度HRC62，打1万次就断了，外径27.3内径19.3，冲头壁厚4mm，以前也用过四抄8566的，在深圳那边订制的，会裂开。

  72号钢是碳C含量0.72%的高碳钢，材质比较硬，又是中空的冲头，这冲头既要考虑抗崩裂性能，又要考虑耐磨性。

  从他冲压0.8mm72号钢，冲1万次就断，冲压数量这么少就断的情况来看，用8566防崩钢即可。

  8566的抗崩裂性能是高速钢SKH-9的4倍，D2的2倍，硬度58-60HRC，它能解决D2、DC53、SKH-9等高硬度模具钢无法解决的崩裂问题；它在冲压的5种工况、6大材质、7大领域积，已经累过千案例。

  特别是在不锈钢冲压、尖角冲压、窄边冲压、冲压孔径小于板厚的，冲压比例小于1:1的恶劣工况，常规模具钢解决不了的崩裂，都是用8566防崩钢解决的。

  很多人知道8566的抗崩裂性能好，知道冲头崩裂要用8566防崩钢，但以为8566是一款标准钢号，不知道8566是誉辉模具钢专有的一款防崩钢，它不是国家牌号，是我们公司的牌号，是誉辉的知识产权。

  也由于8566市场知名度高，市场有销量，有客户指名购买，就引来了全网同行的“四抄”，不仅有四抄8566，还有影子8566；更是某些大钢厂的参考标准，这也是前无古人的行业奇葩。很多人不加甄别就购买，结果卖了四抄8566，性能没有保障，该崩的崩，该裂的裂。

  该中空的薄壁冲头用SKH51冲1万次就断的，应该是要用抗崩裂性能好的8566先解决问题的，只要冲头不崩，就不止冲1万次的。

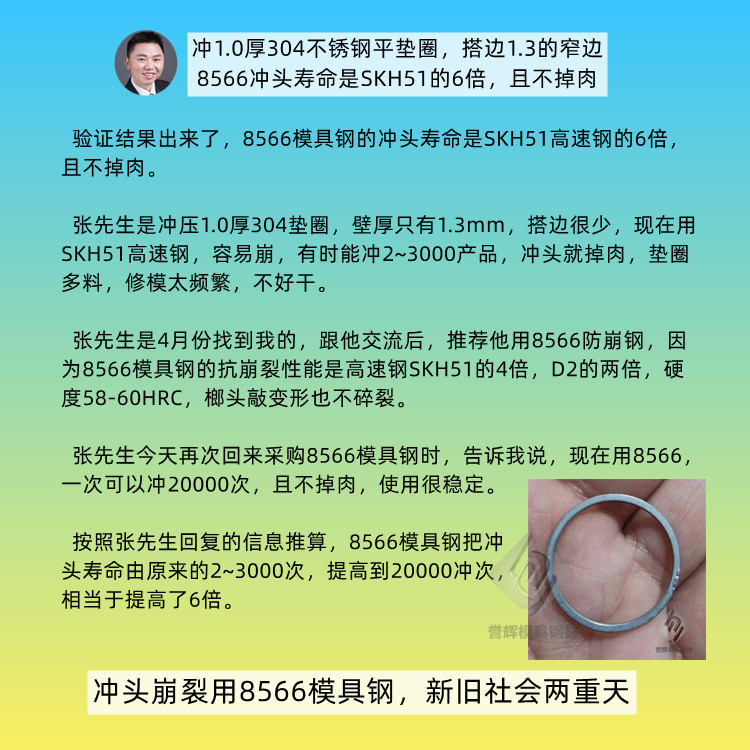

  张先生冲1.0厚的304不锈钢平垫圈，搭边1.3的窄边，8566冲头寿命是SKH51的6倍，且不掉肉。

  张先生的中空冲头，搭边1.3mm，用SKH51也是容易崩裂，冲2~3000产品就掉肉，但用8566防崩钢，一次可以冲20000次，且不掉肉，使用很稳定；冲头寿命从3000次提高到20000次，相当于8566冲头寿命是SKH51的6倍。

  当然，如果你觉得8566防崩钢硬度太低，你还想用硬度高的，那你要花多3倍的价格用冶炼质量更好的粉末高速钢PM23，硬度HRC64-66.

  吴德剑PM23因采用了先进的粉末冶炼工艺，消除普通高速钢没办法规避的偏析问题，消除了肉眼看不见的微观细微裂纹，也提高了抗崩裂性能，PM23不仅有高硬度，还有高强度，它的耐磨性和抗崩裂性能，大约是SKH51的2-3倍，这种中空薄壁冲头用PM23，不会断裂，还能保证足够的耐磨性。

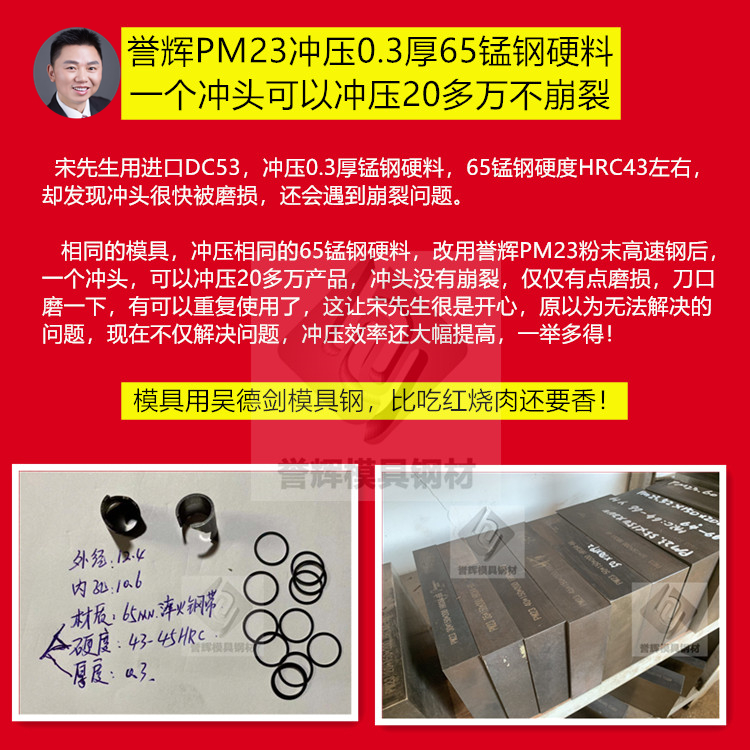

  宋先生冲压0.3厚的65锰钢硬料，65锰钢硬度HRC43左右，冲头外径12.4，内径10.6，冲头壁厚0.9mm，DC53冲头很快被磨损，高速钢SKH51冲头又会碎裂，但用誉辉PM23，一个冲头可以冲压20多万不崩裂。

  总结，陈先生冲0.8mm厚72号钢的SKH51冲头1万次就断了，四抄8566也碎裂，问要用什么模具钢？我推荐誉辉8566防崩钢或PM23粉末高速钢，既不会断裂，寿命也不止1万冲次。冲头崩裂用8566模具钢，新旧社会两重天。

  *************************

  我是模具钢大王吴德剑，来自东莞誉辉模具钢，誉辉模具钢，3个世界500强，7个中国500强都在用，京瓷连续7年，采购誉辉模具钢。我已经解决了4000多家企业，在模具选材、制作和使用方面的疑难杂症，如果你在选择模具钢材时，有拿不定主意的，或者是现在用的模具钢，模具使用寿命短的，你不知道用哪款材料的，欢迎你来找我，相信在模具选材和应用方面，我是能够做你参谋长，并且能够让你少交学费。吴德剑模具钢，用户的参谋长，用过的都买账！

转载请注明：模具钢_模具钢材_h13模具钢_模具钢价格 - 模具钢大王吴德剑 » 0.8厚72钢用SKH51冲10000次就断冲头，得用8566防崩钢。第603篇
