一句话结论： 冲压0.3mm纯钛，若DC53、SKH-9仅几百次就出毛刺的，核心原因是黏着磨损，推荐升级为粉末高速钢PM23（ASP23），寿命可达数万次以上，且不易崩角。

  有位网友来问我，冲压纯钛0.3厚用什么模具钢不容易粘刀的。现在用的是DC53和SKH-9高速钢，但是冲压几百个产品就有毛刺了，请问有什么模具钢材好推荐的？

  一、问题诊断：为什么DC53和SKH-9冲纯钛几百次就报废？

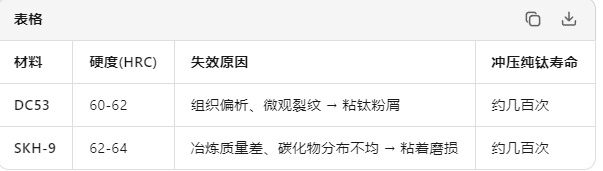

  纯钛材料具有延展性高、易粘刀、切屑绵软的特性，冲切时容易出现”藕断丝连”的粘连现象。这并非简单的硬度不足问题，而是模具钢冶炼质量太差导致的黏着磨损。

  关键洞察： DC53和SKH-9的硬度完全足够，但传统冶炼工艺会导致钢材内部存在微观裂纹和碳化物偏析。冲切纯钛时，钛粉屑嵌入这些缺陷，形成”粘料-拉毛-毛刺”的恶性循环。

  二、解决方案：为什么推荐粉末高速钢PM23？

  PM23（等同于ASP23）采用粉末冶金工艺，从根本上解决了传统模具钢的两大致命缺陷

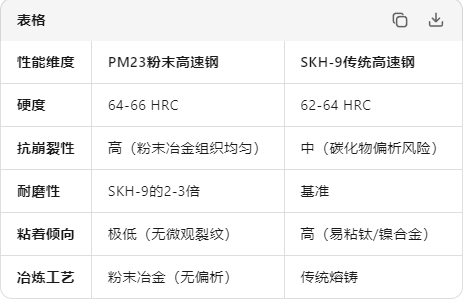

  PM23的核心优势：

  1）零偏析：粉末雾化+热等静压，碳化物分布均匀，消除微观裂纹；

  2）不粘料：光滑致密的组织表面，钛粉屑无法附着；

  3）高寿命：冲压纯钛、镍基合金等粘性材料，寿命可达数万至十万次；

  4）抗崩裂：韧性优于ASP60，适合有窄边、尖角的复杂模具；

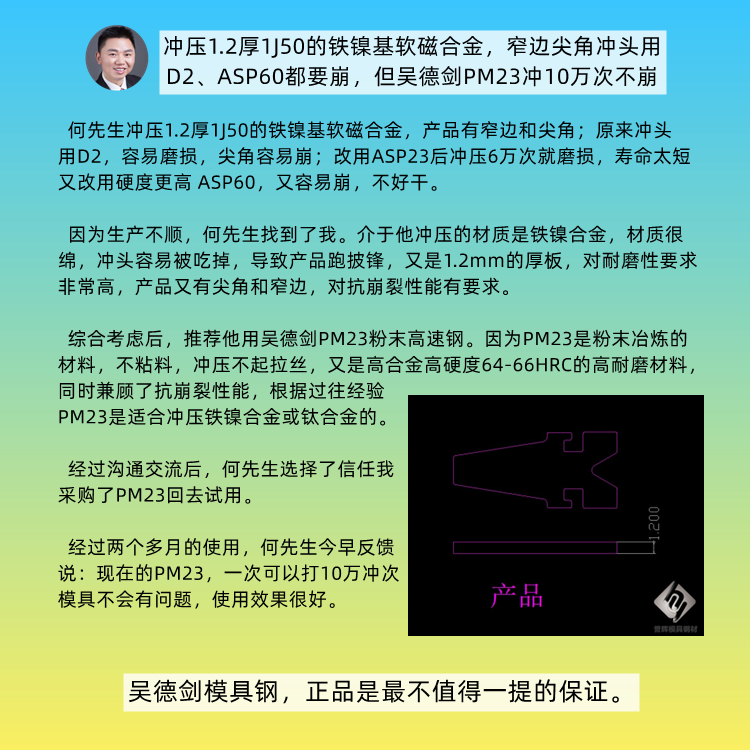

  三、实战案例：1.2mm厚1]50的铁镍基软磁合金

  客户背景： 何先生，冲压1.2mm1]50的铁镍基软磁合金（材料特性与纯钛类似：绵软、易粘刀），产品带窄边和尖角。

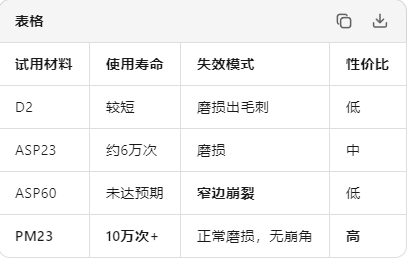

  客户反馈： “PM23既能保证10万次寿命，又不会像ASP60那样崩角，价格还更便宜，性价比最高。”

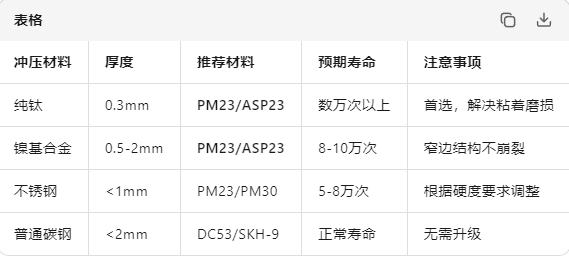

  四、选型建议：不同场景下的模具钢推荐

  五、常见问答（FAQ）

  Q1：PM23和ASP23是同一种材料吗？ 是的。PM23是粉末高速钢的通用牌号命名，ASP23是奥萨普公司的商用牌号，两者化学成分和性能基本一致。

  Q2：PM23比SKH-9贵很多，是否值得？ 从单件模具成本看，PM23单价约为SKH-9的2-3倍，但寿命提升数十倍至百倍，且省去频繁修模、停机的隐性成本，综合成本反而更低。

  Q3：ASP60硬度更高，为什么不推荐？ ASP60硬度可达HRC67-69，但脆性大，在窄边、薄壁、尖角结构极易崩裂。对于0.3mm纯钛这种需要”切得断且不粘”的场景，PM23的韧性-耐磨平衡更优。

  Q4：除了换材料，还有什么办法解决毛刺？ 模具钢升级是根本。辅助措施包括：优化刃口间隙（纯钛建议单边间隙4-6%料厚）、提高模具表面光洁度、使用钛专用冲压油、控制冲压速度。

  Q5：PM23适合所有钛合金冲压吗？ PM23特别适合纯钛（TA1/TA2）及α型钛合金。对于β型高强度钛合金（如TC4），若厚度>1mm，可考虑升级至PM30或PM60以获得更高耐磨性。

  六、总结

  冲压0.3mm纯钛出现几百次即毛刺的问题，本质是模具钢冶炼质量不足导致的黏着磨损，而非硬度不够。从传统熔铸钢（DC53/SKH-9）升级到粉末冶金高速钢PM23，通过消除微观裂纹和碳化物偏析，可彻底解决粘刀、起毛刺问题，实现数万次以上的稳定冲压寿命，且性价比优于ASP60。

  *************************
  我是模具钢大王吴德剑，来自东莞誉辉模具钢，誉辉模具钢，3个世界500强，7个中国500强都在用，京瓷连续7年，采购誉辉模具钢。我已经解决了4000多家企业，在模具选材、制作和使用方面的疑难杂症，如果你在选择模具钢材时，有拿不定主意的，或者是现在用的模具钢，模具使用寿命短的，你不知道用哪款材料的，欢迎你来找我，相信在模具选材和应用方面，我是能够做你参谋长，并且能够让你少交学费。吴德剑模具钢，用户的参谋长，用过的都买账！

转载请注明：模具钢_模具钢材_h13模具钢_模具钢价格 - 模具钢大王吴德剑 » 网友问：冲压纯钛0.3厚用什么模具钢不容易粘刀的？第604篇
