戴先生问：冷冲4.5mm40Cr热轧板用什么模具钢好？随手记119

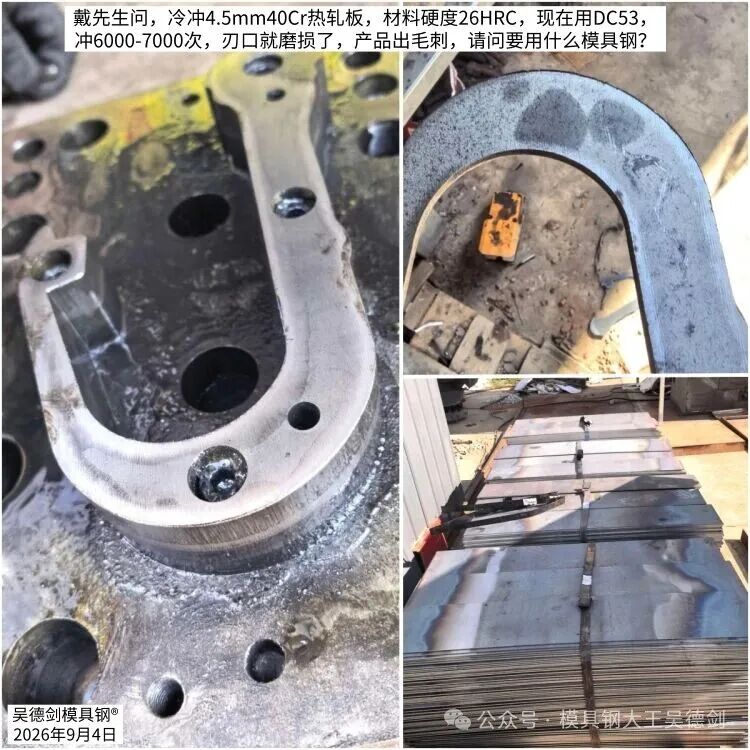

戴先生问，冷冲4.5mm40Cr热轧板，材料硬度26HRC，现在用DC53，冲6000-7000次，刃口就磨损了，产品出毛刺，问要用什么模具钢？

冷冲4.5mm40Cr热轧板，这是厚板冲压，又是合金钢，材质比较硬，对模具钢的抗崩裂性能，不粘料的性能，要求都非常高，现在用DC53冲6000-7000次，刀口就不锋利了，这么少数量的出毛刺，是很不正常的；DC53硬度HRC60-62，耐磨性是不错的，是不至于这么快就被磨损掉的；再看他产品，毛刺齐刷刷一排高而密，说明这是黏连的黏着磨损。

毛刺多的地方对应模具刀口位置，也有点小崩缺，说明他现在用的DC53，冶炼质量不怎么样，不仅有小崩口，还有粘料的黏着磨损，这是很不正常的。该模具工况要选抗崩裂性能、抗黏着磨损性能，都比现有DC53更好的材料。

结合该模具是冲40Cr的合金钢，材质比较硬，又有4.5mm后，这是典型的厚板硬料冲压，对抗崩裂性能要求极高；现在冲压6000-7000次就出毛刺，寿命太短，修模频次太高，产量做不起来的，为了提高冲压效率，减少修模频次，最理想的用料是8566防崩钢。就像我第300场直播间网友说的，8566冲厚料无敌。

8566的抗崩裂性能是高速钢SKH-9的4倍，D2的2倍，硬度HRC58-60，它能解决D2、DC53、SKH-9等高硬度模具钢无法解决的崩裂问题；特别是在不锈钢冲压、厚板冲压、精冲模具、尖角冲压、窄边冲压、冲压孔径小于板厚的，冲压比例小于1:1的恶劣工况，常规模具钢解决不了的崩裂，都是用8566防崩钢解决的。

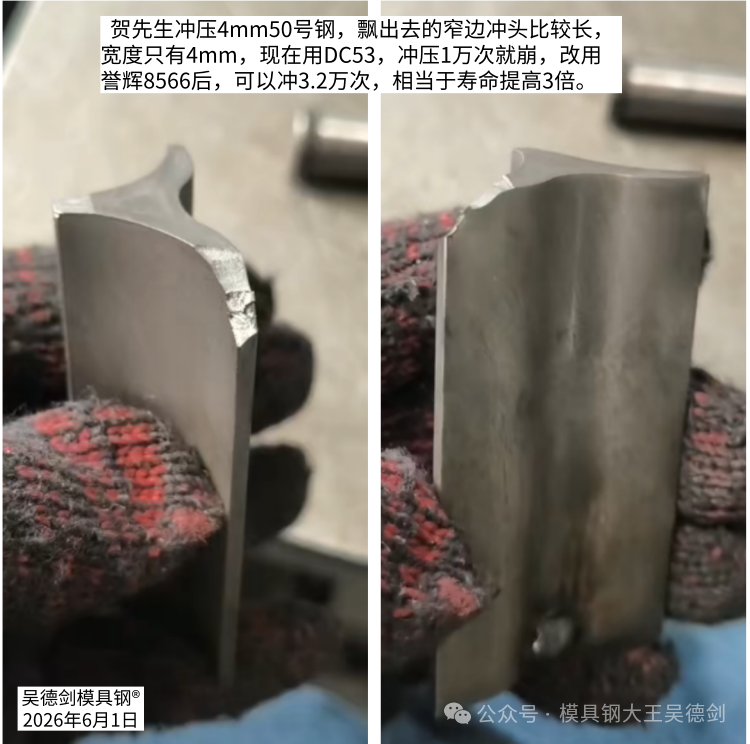

贺先生冲压4mm50号钢，50号钢材质比较硬，产品又有飘出去的窄边结构，而且飘出去的窄边冲头比较长，宽度只有4mm，冲头宽度等于板厚，冲压比例等于1:1，工况更加恶劣，他原来用DC53，冲压1万次就崩，改用誉辉8566防崩钢后，可以冲3.2万次，相当于寿命提高3倍。

贺先生的工况，对比戴先生的更加恶劣，但贺先生的模具寿命提高3倍，可以冲压3.2万次，对比戴先生的6-7000次，寿命是提高4倍，模具寿命提高，冲压效率才有保证，模具寿命短，冲不出产品，再便宜也是贵的。
