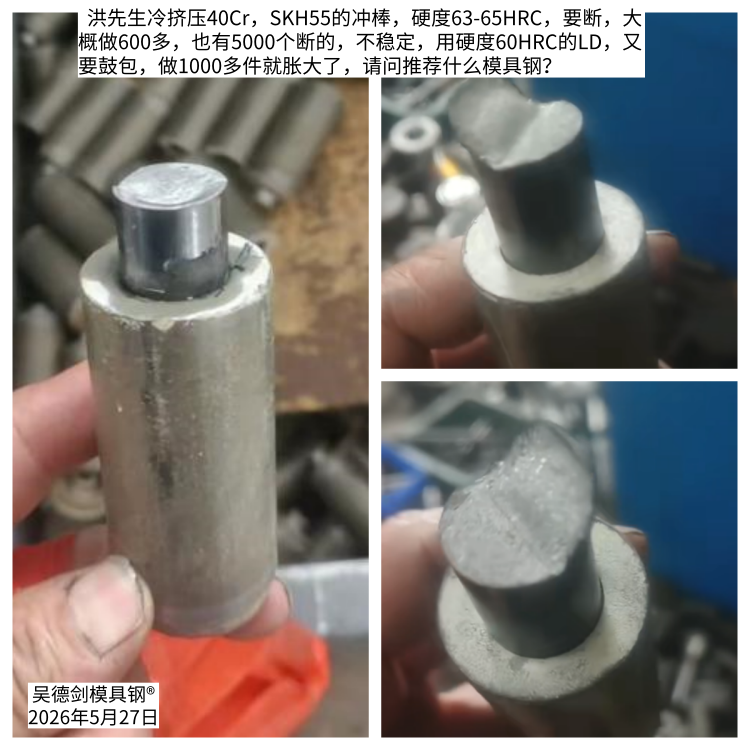

洪先生冷挤压40Cr，SKH55的冲棒，硬度63-65HRC，要断，大概做600多，也有5000个断的，不稳定，用硬度60HRC的LD，又要鼓包，做1000多件就胀大了，请问推荐什么模具钢？

  你这冲棒有点长，是深腔的冷挤压，对韧性要求高，还得有强度，并兼顾不粘料的性能，否则冲棒容易跑偏，从而导致断裂。

  而你现在用的SKH55是含钴5.5%的高速钢，含钨W6.0%，硬度63-65HRC，高硬度高合金的高速钢，耐磨性是非常好的，但这是普通熔铸的高速钢，冶炼质量太差，组织有偏析，有大量的细微裂纹，只有高硬度，没有高强度，所以容易断。你现在挤压数量不稳定，时好时坏，又都是断裂报废，也佐证了SKH55太脆。

  但用硬度低的LD模具钢，冲头又会胀大，说明你的工况对强度是有要求的，是得用高硬度高合金的高速钢，但现在用的SKH55高速钢，却容易断裂，这些用料错误。

  解决的办法有2个

  1）降低合金总量，用不含钴的通用高速钢SKH51，硬度HRC62-64，这样可以提高韧性，还能降低成本。

  2）提高冶炼质量，消除组织偏析，细化晶粒，就可以提高韧性，可以用粉末高速钢PM23，硬度HRC64-66。

  PM23因采用了先进的粉末冶炼工艺，消除了偏析，组织没有细微裂纹，也细化了晶粒，提高了致密性，钢材的强度和韧性都得到了提高，这是普通熔铸高速钢所不具备的特性，还多了不粘料的性能，挤压出来的产品光洁度高。

  而且PM23不含钴，韧性比SKH51、SKH55都要好，同时保持了高强度，高耐磨性，但它的冶炼成本高，价格比SKH51，SKH55都要贵。

  洪先生冷挤压40Cr，冲棒用SKH55高速钢容易断的，LD又要胀大的，从模具对强度和韧性的综合要求考虑，成本低一点的，我推荐SKH51通用高速钢，性能好的，我推荐PM23粉末高速钢。

  #模具钢大王吴德剑

转载请注明：模具钢_模具钢材_h13模具钢_模具钢价格 - 模具钢大王吴德剑 » 冷挤压40Cr冲棒用SKH55和LD都不行，请问推荐什么模具钢？
