反挤冲头，被冲材料碳钢，温度1200度，用H13只能打100件就裂，有什么模具钢推荐？

  返挤压工艺都是用油压机生产的，工作行程很慢的，冲头跟1200℃的高温零件接触的时间久，冲头容易被红透，容易被退火掉，所以模具钢要选择耐热性能好的，热稳定性能好的，否则冲头会因为退火而变形开裂。H13就是因为耐热性能太差，冲头被退火了而引起的冲头镦粗变形和热疲劳的龟裂。

  返挤压零件变形量大，对冲头的热磨损伤害大，冲头还得选硬度高的模具钢。同时要兼顾韧性，以防止冲头断裂。

  根据返挤压冲头对耐热性能、热稳定性能、高硬度、高韧性的4大性能需求，在此推荐3款模具钢。

  第一款的8566模具钢，硬度HRC58-60，8566的耐热性能跟高速钢SKH51一样耐烧，韧性是SKH51的4倍，8566模具钢把高耐热、高硬度、高韧性三者柔和得恰到好处，其它模具钢做不到，热挤压冲头时热磨损性能好，寿命长。

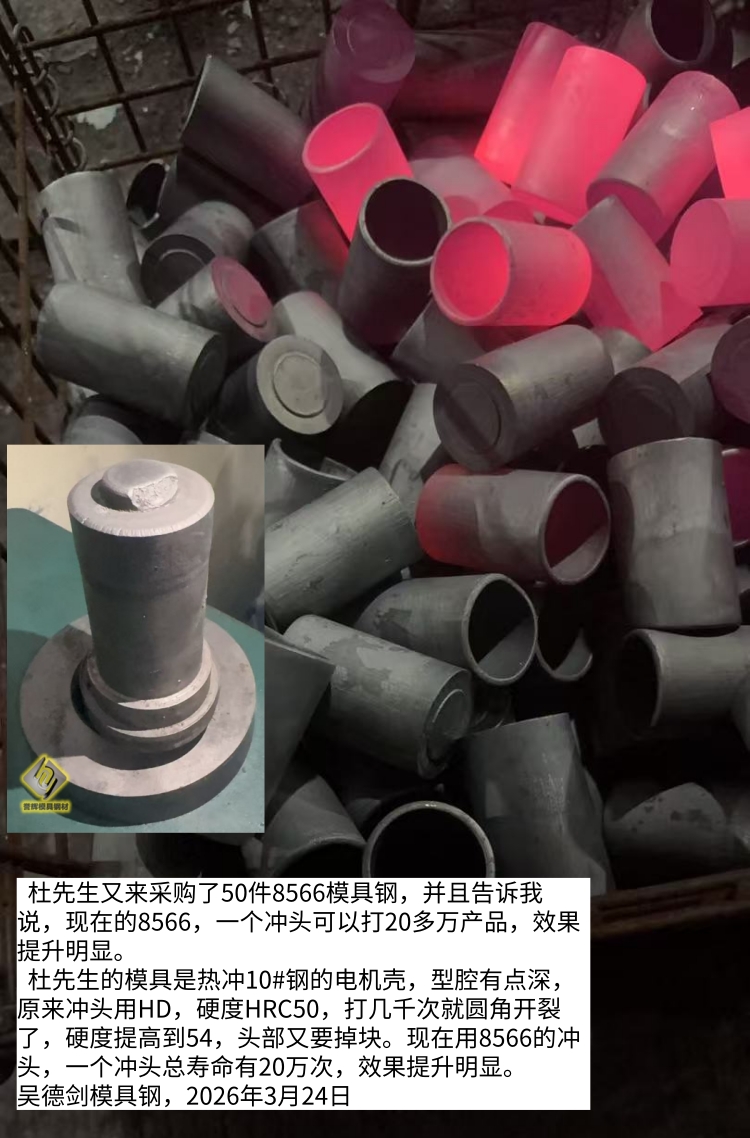

  杜先生是热冲10号钢的电机壳，型腔有点深，有100多mm，原来冲头用HD，硬度HRC50，打几千次就圆角开裂了，硬度提高到54，头部又要掉块。现在用8566的冲头，一个冲头总寿命有20万次，效果提升明显。

  第二款,YXR33模具钢，硬度HRC58-60，这款材料含钨，耐热性能好，但韧性不如8566，小冲头有断裂风险，抗龟裂性能差一下，价格也比8566贵。

  第三款是W360模具钢，硬度HRC56-58，它的耐热性能和热磨损性能比8566、YXR33差，头部容易磨圆角，但因合金总量低，硬度低，韧性更好。

  该网友问的反挤1200℃的碳钢，冲头用H13只能打100件就裂的，根据冲头对性能的需求，已经成本因素考虑，我优先推荐8566模具钢，其次YXR33、最后推荐W360模具钢。

  #模具钢大王吴德剑

转载请注明：模具钢_模具钢材_h13模具钢_模具钢价格 - 模具钢大王吴德剑 » 反挤冲头被冲材料碳钢，用H13只能打100件就裂，有什么模具钢推荐？
