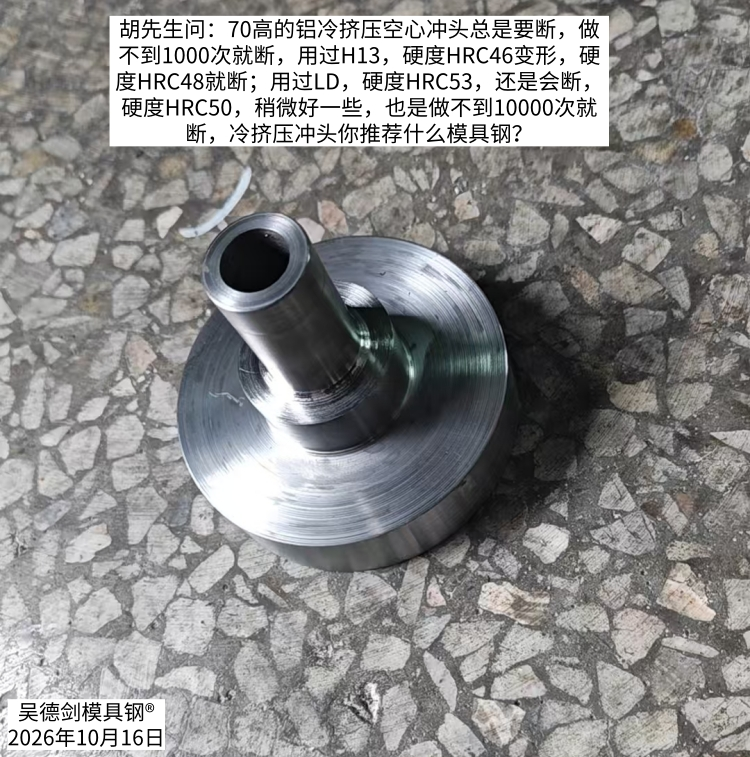

问题描述：70mm高薄壁空心冷挤压冲头，H13和LD都撑不到1万次

  一位网友咨询：铝材冷挤压的空心薄壁冲头用什么模具钢？冲头高度70mm、直径80mm，壁薄、中间空心，反复断裂：

  – 第一阶段用H13：硬度做到46HRC容易变形；提高到48HRC又不稳定——差的时候几千个就裂，好的时候万把个；

  – 第二阶段换LD：硬度54-56HRC上去就裂；调到50HRC还是不稳定，几千到一万个之间徘徊。

  结论先行：薄壁冷挤压冲头要”强度+韧性”双达标。H13有韧性没强度，LD有强度没韧性，都治不了本——推荐高韧性的LG模具钢。

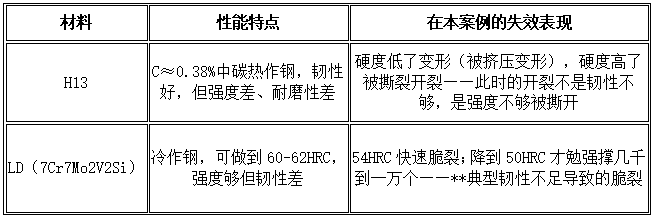

  失效原因分析：H13和LD为什么都治不好这个冲头？

  核心机理：薄壁空心冲头在冷挤压中承受巨大胀形力——光有韧性没有强度，会被磨损、被挤压变形；光有硬度没有韧性，会脆性断裂。两款材料各占一头，所以这个工况两边都失败。

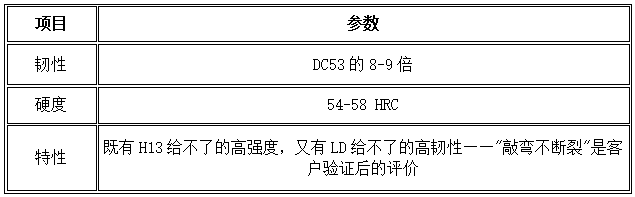

  解决方案：高韧性LG模具钢

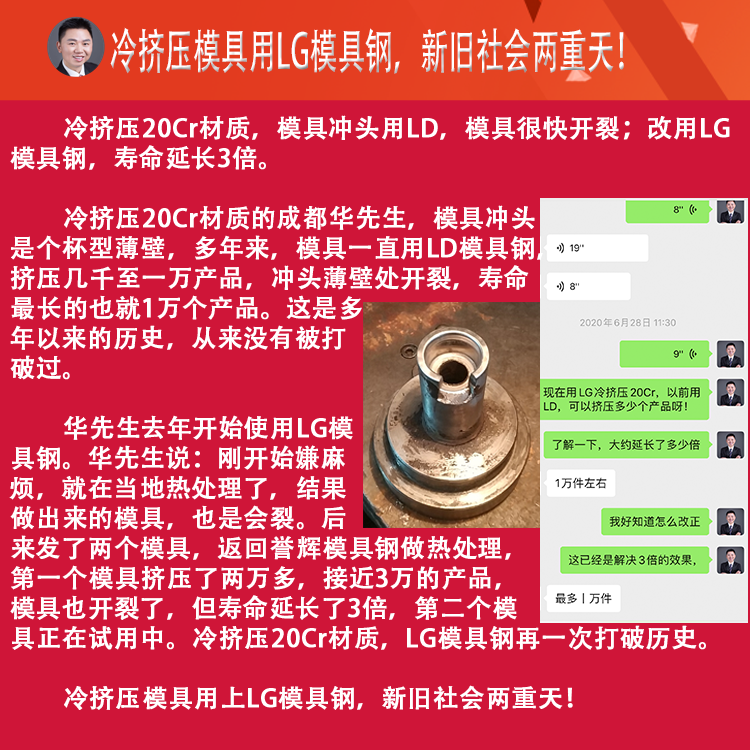

  实测案例：重庆客户，冷挤压20Cr薄壁冲头

  – 工况：冷挤压20Cr，冲头壁厚仅2-3mm；

  – 原用LD：做几千到一万个产品，薄壁冲头就开裂；

  – 换用LG：一次性可做3万多个产品，冲头寿命提高3倍。

  成本账：冲头料值不了多少钱，效率和加工费才贵

  – 一个冲头用料很少，不要纠结模具钢贵不贵；

  – 真正的成本在加工费和频繁换模的效率损失——冲头老断，效率做不起来，综合成本反而更高；

  – 只要冲头耐用、效率上来了，再贵的模具钢也不贵。

  > 冷挤压模具开裂，用LG模具钢，一脚踏进解放区。

  *************************

  我是模具钢大王吴德剑，来自东莞誉辉模具钢，誉辉模具钢，3个世界500强在用，京瓷连续7年，采购誉辉模具钢。我已经解决了4000多家企业，在模具选材、制作和使用方面的疑难杂症，如果你在选择模具钢材时，有拿不定主意的，或者是现在用的模具钢，模具使用寿命短的，你不知道用哪款材料的，欢迎你来找我，相信在模具选材和应用方面，我是能够做你参谋长，并且能够让你少交学费。吴德剑模具钢，用户的参谋长，用过的都买账！

转载请注明：模具钢_模具钢材_h13模具钢_模具钢价格 - 模具钢大王吴德剑 » 铝材冷挤压冲头用什么模具钢？H13强度不够撕裂，LD太脆，高韧性LG是答案。随手记133
