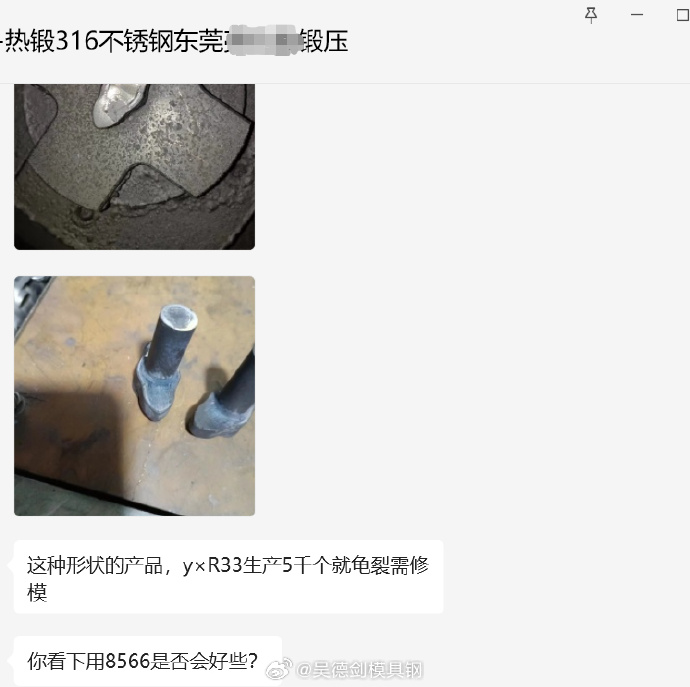

客户的咨询，有的时候并不需要立刻马上回复他，就好像我昨天晚上收到的一个咨询一样，张先生他是热锻316不锈钢的，他说现在用YXR33模具钢，但是只能打5000个产品，模具就会出现龟裂的现象，想问一下，这种模具工况，用8566是不是比用YXR33更好。
当收到这个咨询的时候，我是没有立刻马上回复张先生的，之所以没有立刻马上回复他，是因为相同的问题，他已经是第二次咨询了，而且上次我也给了他相应的答案，但是他没有采纳，由此可以判断，在他心里面，他还不怎么信任我，既然不信任我，我立刻马上做出客观公正、就事论事的回复，他也不会采纳的，还不如先休息一晚上，让自己心平气和了，到时候再做出客观公正的回复，也许对你我都是有好处的。
记得张先生之前咨询我，也是热锻316不锈钢的材料，之前用H13模具钢，大约打3000模次，就会出现开裂和塌模的现象，模具失效实在是太快，他觉得要频繁的维修模具效率太低，想找一款性能更好的模具钢，来延长模具使用寿命，来提高生产效率。
介于他的模具工况，当时给他推荐了热稳定性能好的8433和8566模具钢，但是他没有采纳，只是现在又换了一个钢种，又遇到相同的问题，他的咨询我觉得没必要立刻马上回复他，今天来拍个视频来对他做一个回复吧！
热锻316不锈钢模具的工作温度比较高，模具钢要具备四大性能。
第一个就是热稳定性能要好，因为只有热稳定性能好了，它在高温下工作，硬度才不会下降，硬度不下降，红硬性才有保障，才不会出现塌模现象。
第二个：抗热疲劳性能要好，因为只有热疲劳性能好了，模具在急冷急热的环境下工作，才不会出现热疲劳的龟裂现象。
第三个：韧性要好，因为只有韧性好了，它的急冷急热，模具表面和芯部的热胀冷缩比，才可以趋于一致，这对减缓裂纹的延展，也是有帮助的。
第四个方面，最好是导热系数高一些，零件传导到模具表面的高温，可以很快被散发走，这对保护模具，也是有帮助的。
根据这个思路，再回到张先生的模具：他是热锻316不锈钢的，现在用YXR33模具钢，才5000次，模具就出现龟裂现象，时间太短，他的模具失效不是因为热稳定性能不好导致硬度下降，而是因为抗热疲劳性能不好，导致模具的提前龟裂，这都是因为YXR33模具钢，它是一款含钨的高速钢，含钨的材料，热疲劳性能肯定是不好的，韧性肯定会差一些的，才干5000模次就出现龟裂的现象，根源也就是因为抗热疲劳性能不好，导致的模具提前失效，再说深入一点，也就是因为模具钢材里面含了钨元素，抗热疲劳性能不好，从这方面来说，8566模具钢的性能比它是要好的。
8566模具钢是一款不含钨，但钼含量很高的高耐热、高硬度、高韧性热作模具钢，最高硬度可以做到HRC58-60，耐热性能跟高速钢一样耐烧，一个钼抵两个钨，8566模具钢的钼元素特别的高，它的热稳定性能跟高速钢一样耐烧，但是它不含钨，除了热稳定性能好外，它的韧性、抗热疲劳性能、导热系数都要比含钨的材料好。
从这方面来说：8566模具钢的性能比YXR33是要好的，8566模具钢的耐热性能跟高速钢SKH-51一样的耐烧，硬度可以做到HRC58-60，韧性是高速钢SKH-51的4倍，用于不锈钢热锻模具，容易龟裂的，又有窄边的，你把8566模具钢的硬度做得稍微低一些，它的韧性就好了，在保证热稳定性能好，模具钢硬度不会下降的前提下，既保证红硬性，又有很高的韧性，热磨损也有保证，它的寿命肯定比YXR33是要好多了。而且它的售价比YXR33要便宜多了，热处理工艺方面也更加的便捷。
我们有客户热锻304不锈钢螺母，原来用硬质合金钨钢镶套模具钢，他说可以打2万来个产品，但是很多时候会遇到不正常的现象，会出现开裂和崩缺的问题，一般来说，做个万把个产品，模具也就失效了。
后来说用8566模具钢，模具可以稳定在1万的寿命，模具寿命跟硬质合金钨钢差不多，但是8566模具钢的成本更低，加工性能更好，而且韧性好，不会出现崩缺和开裂的现象，模具也可以水冷，师傅们用着反而更加顺手，现在的不锈钢热锻模具，全部都是采用誉辉8566模具钢做的。
你的不锈钢热锻模具，如果不是因为热稳定性能不好导致的塌模现象，反而是因为热疲劳的龟裂，导致模具提前失效的，那你用8566模具钢比其它模具钢是要好的，如果你这个模具经常遇到掉渣或是崩缺的问题。比如说我们的GR这款材料，虽然硬度很高，也含有一部分钨，用于热锻模具就会遇到经常掉渣的现象，这个时候，你用8566模具钢，效果肯定比它们好的。
再强调一下，如果你的模具是热锻不锈钢的，或螺母的通孔模具，对热磨损性能要求高的，对韧性要求高的，那你用8566模具钢，肯定比你用硬质合金钨钢、用GR、用YXR33是要好的。
我是模具钢大王吴德剑，来自东莞誉辉模具钢，誉辉模具钢，3个世界500强在用，京瓷连续7年采购誉辉模具钢，我已经解决了4000多家企业在模具选材、制作和使用方面的疑难杂症，如果你在选择模具钢材时，拿不定主意的，或者是现在用的模具钢，模具使用寿命短的，您搞不定的，你来找我吧！相信在这方面我是能够帮到你的。
转载请注明：模具钢_模具钢材_h13模具钢_模具钢价格 - 模具钢大王吴德剑 » YXR33是一款含钨的热作模具钢，热稳定性能好，但韧性不如8566。第467篇
