今天下午比较忙,帮一个模具厂老板收拾残局,擦屁股。

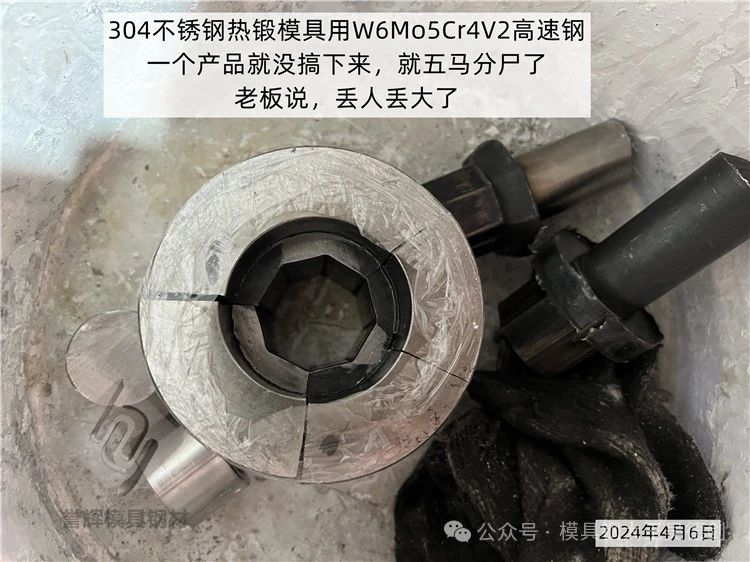

中山的这位老板,第一次做不锈钢热锻模具,踩坑交学费了,做之前在客户面前拍了胸脯、立了军令状的,结果做好的模具,交给客户使用,一个产品都没打下来,就五马分尸碎裂了,被客户嘲笑的要死,脸挂不住了,又没有这方面的经验,不知道如何解决了,被打脸的滋味又很难受,所以驱车100多公里,来找我帮他想办法,换回颜面。
孙老板做加工出身,对模具钢不了解,因为同学在做不锈钢热锻生产,模具烂的特别快,觉得这是个商机,就自告奋勇想帮同学解决模具不耐用问题。
在选择模具钢材时,听了原来供应商的建议,用了W6Mo5Cr4V2高速钢,硬度HRC61,之所以选择这款模具钢,经销商给出的理由的,W6Mo5Cr4V2高速钢含钨量6.0%,含钼量5.0%,红硬性好,肯定好用的。
供应商给的理由很充分,分析的头头是道,给了孙老板信心,就当着同学的面拍胸脯了,可结果却打脸了,这不是寿命长短的问题,是根本就不能用的问题,脸丢的有点大,自己都过意不去。
昨晚在网上找资料,看我视频看到12:00,询问身边的朋友,也推荐他来找模具钢大王吴德剑,上午联系上我之后,就带着模具,带着产品,两人驱车100多公里来找我了。
孙老板的模具钢供应商解释得没错,W6Mo5Cr4V2高速钢的钨和钼含量很高,红硬性非常好,但他忽略了另外两个性能,它的碳C含量1.0%,高碳的材料导热性能差,水冷要开裂,含钨的材料脆,抗热疲劳性能差,模具容易开裂。而不锈钢热锻模具要在急冷急热的残酷工况下工作,还要接受冷却和润滑,抗热疲劳性能差材料就抗不住,肯定是要开裂的,可以说,热锻不锈钢用W6Mo5Cr4V2高速钢,这是一个选材错误,方向不对,努力白费。
热锻不锈钢的模具,要选择耐热性能好、抗热疲劳性能好、导热系数高,韧性好的四好模具钢,才适合不锈钢热锻模具使用。
跟孙老板解释完模具开裂原因后,给出的方案是先用耐热钢8433模具钢,先解决模具开裂问题,花少点成本,让模具正常用起来,等事情平息后,有点经验了,再换高硬度高耐的8566模具钢,给自己留点回旋余地。
因为8433模具钢的耐热及稳定性是H13的2-3倍,硬度HRC50-54;在寿命期内不再出现塌模、开裂这两大顽疾,尤其值得强调,8433修模后寿命不减,即使模具修到报废,背面硬度也不会下降;8433在高耐热、抗疲劳、高导热等多项性能上远超竞品,性能屈指可数。
就目前做不锈钢热锻的用户反馈,热锻不锈钢用8433模具钢,可以干5000~8000产品,是比较保守的数据。
基于8433的性能,应用案例,孙老板的实际情况,推荐他用8433模具钢,先从泥塘里走出来先,再考虑其它的事情。
业内都做不了、解不了的模具、模具钢难题,我们解决,吴德剑模具钢,用户的参谋长,用过的都买账!
转载请注明:模具钢_模具钢材_h13模具钢_模具钢价格 - 模具钢大王吴德剑 » 业内都做不了、解不了的模具、模具钢难题,吴德剑模具钢解决
