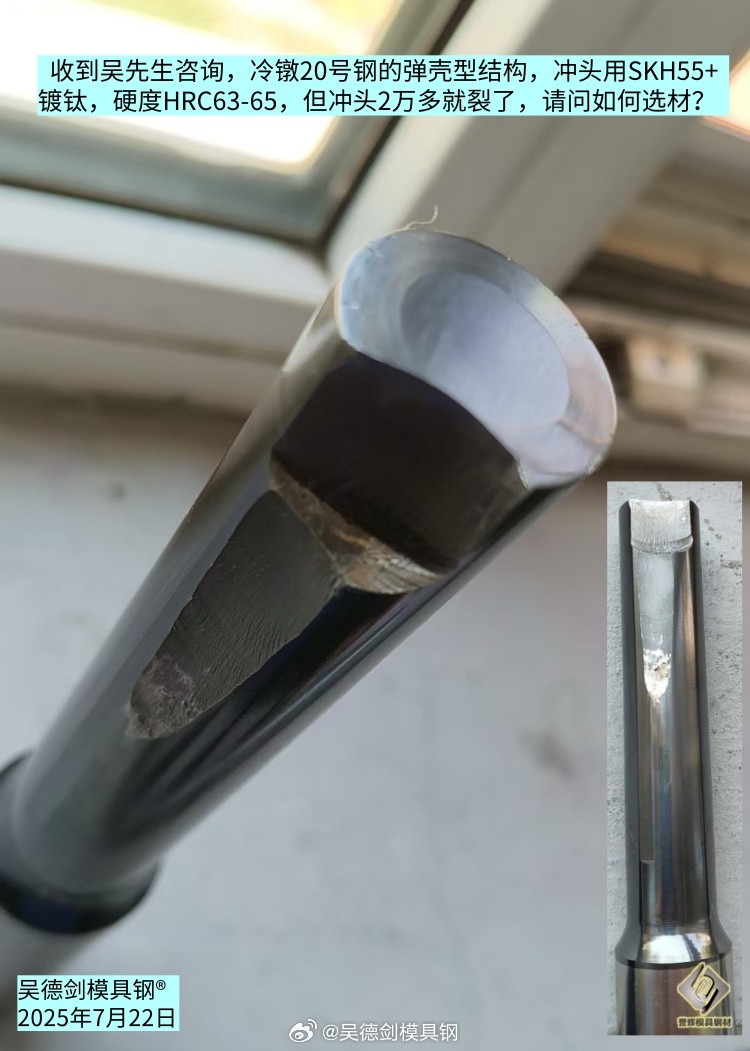

收到吴先生咨询，冷镦20号钢的弹壳型结构，冲头用SKH55+镀钛，硬度63-65HRC，但冲头2万多就裂了，请问如何选材？

  20钢是低碳钢，材料不硬，但容易粘模，普通熔铸的高速钢，不加镀钛，就算不崩，也会起拉丝，因此，冷镦20号钢，冲头用SKH55含钴的高速钢，属于选材错误。在用SKH55，2万次已经出现崩的问题，也佐证了这一点。

 从冷镦20钢冲头对性能的需求考虑，要选用抗崩裂性能更好的模具钢。

 1）出于抗崩裂性能考虑，你用8566防崩钢，硬度HRC58-60，8566防崩钢的抗崩裂性能是高速钢SKH-9的4倍，D2的2倍，它能解决D2、DC53、SKH-9等高硬度模具钢无法解决的崩裂问题。这个可以规避崩裂问题，而且不用涂层，成本还比SKH55便宜，如果觉得耐磨性不够，到时可以加涂层，满足你对耐磨性的需求。

 冷镦螺丝模具，DC53、LD都要裂模，但用8566防崩钢，可以冷镦7-8万次也不裂。对比现在的SKH55+镀钛，寿命2万次就裂，那用8566防崩钢，是既便宜，又好用，好有寿命长的选材。

 2）出于冲头材料单价便宜的考虑，可以用DC53，硬度HRC60-62，他的硬度低，抗崩裂性能好些，价格也便宜，但也有崩的风险，也容易粘模，但价格便宜，认知度高，所以推荐。

 3）既要耐磨性，又要抗崩裂性能的，直接上PM23粉末高速钢，硬度HRC64-66，不用涂层。但价格是8566的3倍，你要掂量一下产品，但对比SKH55+涂层，2万次就裂的，那是划算多了。

  粉末冶炼的先进工艺生产的高速钢没有偏析问题，规避了普通熔铸高速钢无法规避的粘模问题，同时提高了抗崩裂性能性能，PM23的合金总量比较高，抗崩裂性能和耐磨性大约是SKH51普通高速钢的2-3倍。

  吴先生的冲头用SKH55+镀钛，冲头用料很贵，还有做涂层，功夫很多，却2万次就裂了，花高价，买短寿命，这太不划算了，典型的赔了夫人又折兵，解决冲头崩裂是关键。

  用户的一个提问，给出3个可以执行的办法，让用户做选择题，而不是思考题。

  #模具钢大王吴德剑

转载请注明：模具钢_模具钢材_h13模具钢_模具钢价格 - 模具钢大王吴德剑 » 吴先生咨询：冲头用SKH55+镀钛2万多就裂了，请问如何选材？
