陈先生的冲头断了，问要用什么模具钢？

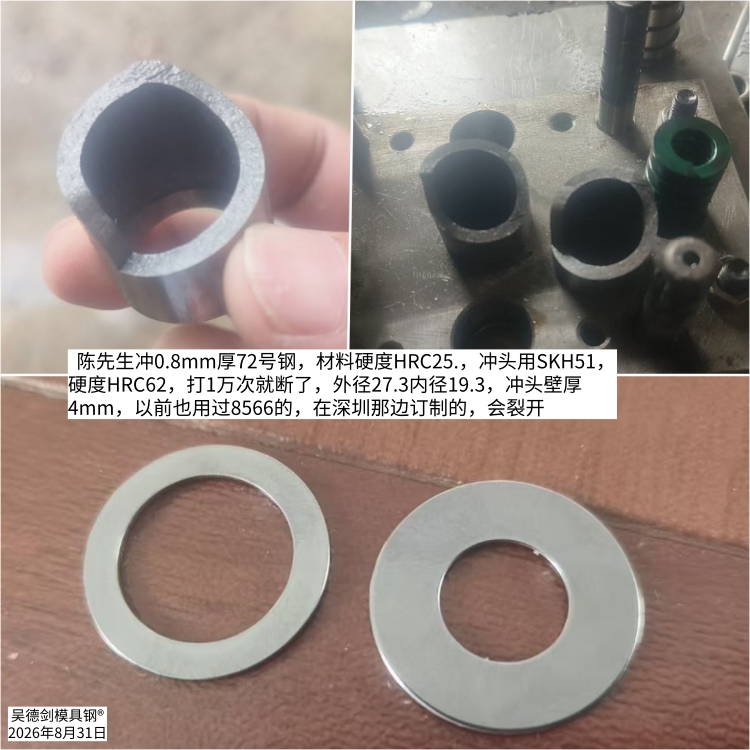

陈先生是冲0.8mm厚72号钢，材料硬度HRC25.，冲头用SKH51，硬度HRC62，打1万次就断了，外径27.3内径19.3，冲头壁厚4mm，以前也用过四抄8566的，在深圳那边订制的，会裂开。
72号钢是高碳钢，材质比较硬，又是中空的冲头，这冲头既要考虑抗崩裂性能，又要考虑耐磨性。从抗崩裂的角度出发，我推荐8566防崩钢，从耐磨性和抗崩裂性能的综合角度考虑，我推荐PM23粉末高速钢。

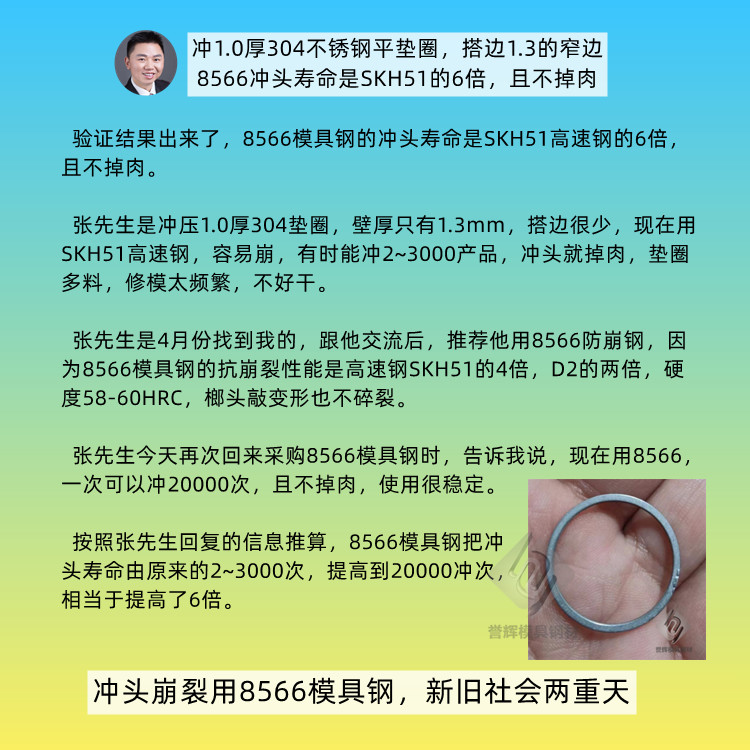

张先生冲1.0厚的304不锈钢平垫圈，搭边1.3的窄边，8566冲头寿命是SKH51的6倍，且不掉肉。
张先生的中空冲头，搭边1.3mm，用SKH51也是容易崩裂，冲2~3000产品就掉肉，但用8566防崩钢，一次可以冲20000次，且不掉肉，使用很稳定；冲头寿命从3000次提高到20000次，相当于8566冲头寿命是SKH51的6倍。
当然，如果你觉得8566防崩钢硬度太低，你还想用硬度高的高速钢的，你要选用冶炼质量更好的粉末高速钢PM23，硬度HRC64-66.

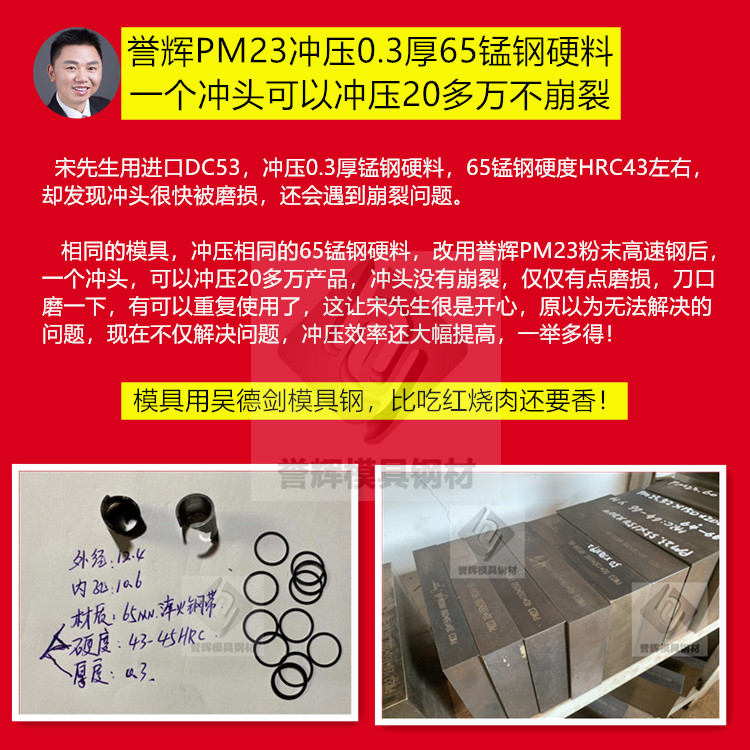

宋先生冲压0.3厚的65锰钢硬料，65锰钢硬度HRC43左右，冲头外径12.4，内径10.6，冲头壁厚0.9mm，DC53很快被磨损，高速钢SKH51冲头又会碎裂，但用誉辉PM23，一个冲头可以冲压20多万不崩裂。
如果再结合模具钢价格高低因素考虑，我更加偏向8566防崩钢，冲头崩裂用8566模具钢，新旧社会两重天。
#模具钢大王吴德剑
