热锻模具的主要失效形式是塌模和开裂，原因是模具钢被退火软化了，所以选择耐热性能好的模具钢、给模具冷却降温和缩短成型时间，这三者是共同决定模具寿命长短的关键因素。

  总的原则是热锻设备行程要快，模具的冷却润滑要够，模具钢的耐热性能要好。

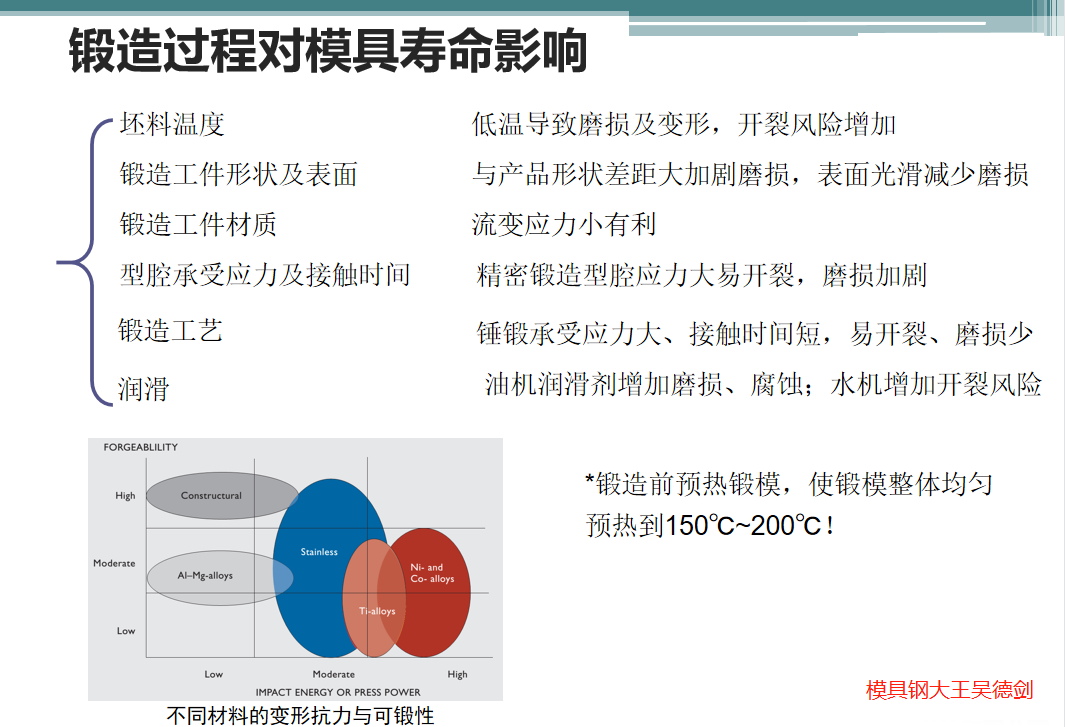

  一、设备行程要快，成型时间要短，最好是击掌式的瞬间成型。
  1）热锻设备，比较合理的是摩擦压力机，因为它的行程够快，差不多接近冲床速度了，这种瞬间击打成型速度快，模具跟高温零件接触时间短，模具温度就不至于升的过高，模具也就不会被退火软化掉，硬度不降低，也就不会塌模，寿命自然延长。

  一般而言，摩擦压力机热锻后的上模温度400℃左右，下模温度600℃左右；此时的上模喷兑水的石墨乳，模具温度就可以降低到300℃左右的安全线；下模温度很高，要先用水路给模具急速冷却，快速把模具降温到600℃以下，再喷兑水的石墨乳，模具就可以降温到300℃的安全温度。

  2）如果是用油压机热锻的，那要想办法调快成型速度，缩短成型时间，努力的目标是要把成型时间缩短到接近摩擦压力机的速度。实践证明，提高成型速度后，模具寿命至少翻倍。

  二、模具水路冷却很重要，这是瞬间给模具降温的关键，模具冷到400-500℃后，再喷兑水的石墨乳，模具温度就可以降到300℃的安全线。

  冷却介质，最快的是水，其次是油，最后是气。热锻模具，只能用水冷，油冷和气冷，冷速都不够，模具温度降不下来。

  正常来说，锻后的热锻模具温度大约是600℃，这要快速把模具温度降下来，以防止模具被退火软化了，最好的方法是用水路的清水冷却。

  当模具温度降低到600℃以下后，再喷兑水的石墨乳，这样模具温度就可以快速降低到300℃左右，模具就不会被退火软化，从而延长模具寿命。给模具快速降温，对热锻模具而言，是极其重要的。

  三、模具钢得选择耐热性能好的，回火温度高的，回火温度越是接近600℃，模具在工作时越不会被退火软化，硬度不被降低，模具就不会出现塌模和开裂，从而达到延长模具寿命的目的。

  耐热性能好的，回火温度高的，推荐耐热钢8433。 8433是誉辉模具钢专有的一款耐热钢，它在高耐热、抗疲劳、高导热等多项指标远超竞品，性能屈指可数。

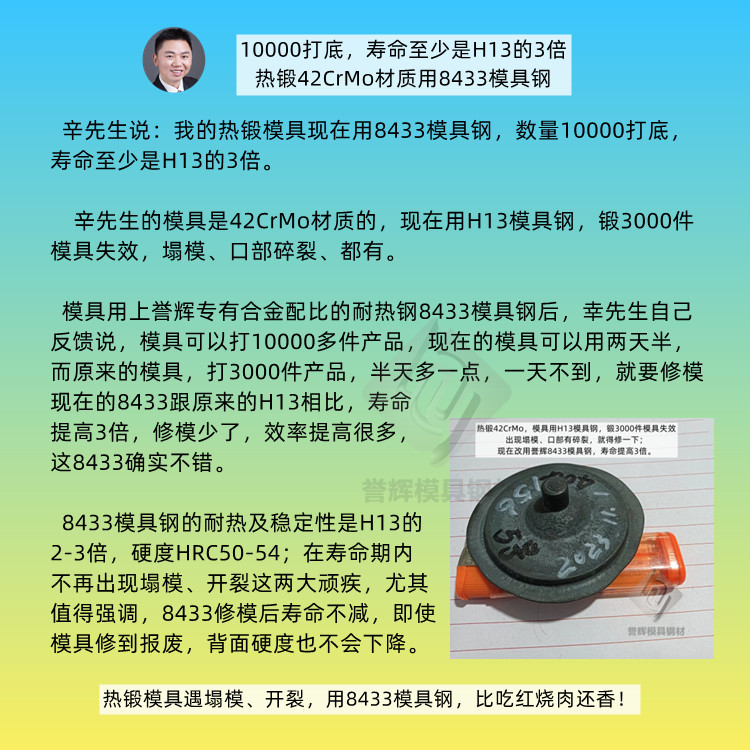

  8433模具钢的耐热及稳定性是H13的2-3倍，硬度HRC50-54；在寿命期内模具不会被退火掉，硬度不会下降，红硬性有保障，不再出现塌模、开裂这两大顽疾，尤其值得强调，8433修模后寿命不减，即使模具修到报废，背面硬度也不会下降。客户热锻45钢的深坑产品，降面4次，模具寿命不减，每次都在1万模次。

  8433因不出现塌模及开裂，自动化锻造效率极高，成本大大下降，也许模具钢就是免费的，现在的法雷奥、华南精锻、三联锻造等过百家全球500强、上市公司、大中型汽配厂都在用。

  热锻设备、模具降温、模具钢，这三者是互为犄角的三角形关系，它们共同成就一个稳定的面，离开了谁，这个面都不稳定。

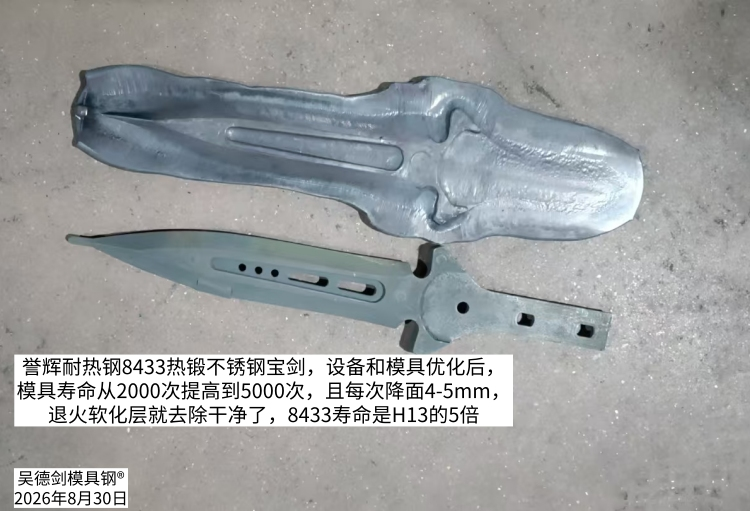

  四、我们有一位热锻客户，原来也是用1200吨的油压机设备热锻不锈钢宝剑的，由于油压机的电机小，工作行程太慢，成型时间久，模具跟高温零件接触时间长，模温过高而被退火软化掉，导致模具寿命短。

  后来他增加了电机功率，提高了油压机的行程速度，缩短了成型时间，模具寿命直接翻倍，昨天跟谢先生通了两个电话，请教他热锻不锈钢的工艺时，他告诉我说：现在的宝剑不锈钢热锻模具用耐热钢8433，设备优化后，每做5000个产品，模具才需要降一次面，对比原来H13不到1000次就要降面，8433模具钢是寿命是不错的，提高了5倍。

  他还告诉我一个重要的信息，8433模具降面4-5mm，就可以把软化层去除干净，多次降面后，模具硬度还是保持在50-54HRC的新模硬度，多次降面后硬度不减，寿命不降的特性，H13模具钢是做不到的。H13是降面后寿命减半，硬度越降越低，降2次面就没法再用了，8433可以一直降，降到模具不能为止。

  誉辉耐热钢8433多次降面硬度不减的原因是，8433的耐热合金钼Mo含量高，所以耐回火性能好，就算用580℃的高温回火，出来的硬度也是51-54HRC，且要保温很长时间，硬度才降得下来，所以只要模温控制在600℃以下，就不会对8433的硬度造成影响，硬度也就不会下降，所以降面4-5mm，就可以把软化层去除干净。

  而H13的耐热合金钼Mo含量低，耐回火性能差，遇到高温就会被退火软化掉，H13回火温度530℃得到的硬度是48-52HRC，所以就算你把模温降到600℃以下，H13模具钢也会被退火软化掉，而且是整体退火软化，所以降面后硬度下降很多，寿命直接减半，降多两次面，模具就没有硬度了。

  总结，决定热锻模具寿命长短的因素是热锻设备、模具冷却、模具钢，这三大因素，它们是互为犄角的等边三角形关系，缺了谁，模具寿命都会受到影响。谢先生的经验告诉我们，有时的热锻模具塌模快，寿命短，不一定是要在模具钢上面想办法，也许优化另外两个因素，模具寿命就会成倍增加。也许这就是中医里面说的，头痛不医头。就模具钢而言，热锻模具用耐热钢8433，已经够用了。

  *************************

  我是模具钢大王吴德剑，来自东莞誉辉模具钢，誉辉模具钢，3个世界500强，7个中国500强都在用，京瓷连续7年，采购誉辉模具钢。我已经解决了4000多家企业，在模具选材、制作和使用方面的疑难杂症，如果你在选择模具钢材时，有拿不定主意的，或者是现在用的模具钢，模具使用寿命短的，你不知道用哪款材料的，欢迎你来找我，相信在模具选材和应用方面，我是能够做你参谋长，并且能够让你少交学费。吴德剑模具钢，用户的参谋长，用过的都买账！

转载请注明：模具钢_模具钢材_h13模具钢_模具钢价格 - 模具钢大王吴德剑 » 热模锻模具寿命长短由热锻设备、模具冷却、模具钢，三者决定。第602篇
