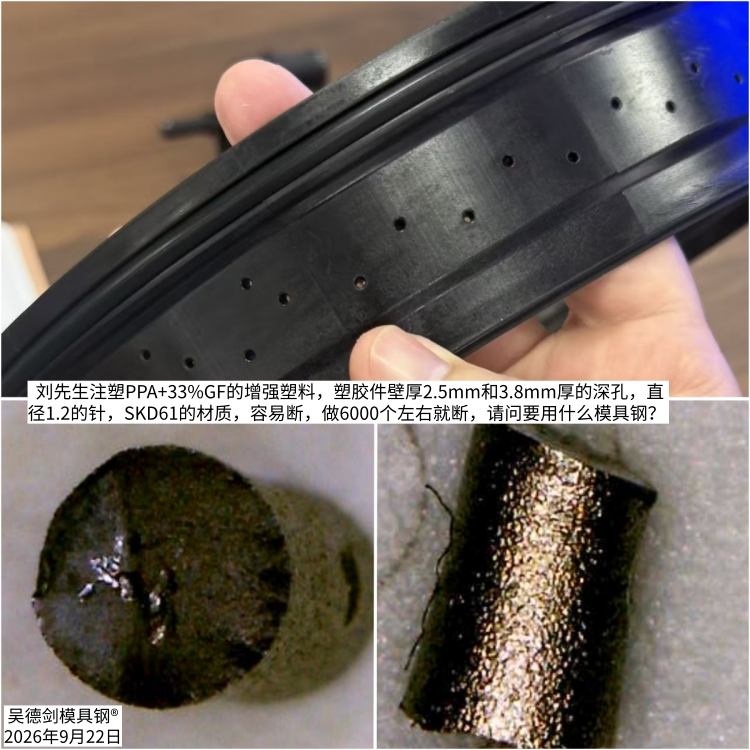

问题描述：PPA+33%GF注塑，直径1.2mm孔针做6000模就断，用什么模具钢？

  刘先生咨询：他的模具为圆形结构，注塑材料是PPA+33%GF（玻纤增强尼龙，33%玻璃纤维），塑胶件有2.5mm和3.8mm壁厚的深孔，孔针直径仅1.2mm，材质为SKD61，生产约6000模后镶针断裂，频繁停机换针。有没有更合适的模具钢推荐？

  失效原因分析：为什么SKD61在这种工况下容易断？

  结论：SKD61的强度与耐磨性不足以应对玻纤增强塑料的侵蚀，是断裂的根本原因。

  1）材料侵蚀严重：PPA+33%GF中玻纤含量高达33%，玻纤对模具型腔和镶针的冲刷、磨蚀作用极强。

  2）SKD61性能不匹配：SKD61含碳量约0.38%，属中碳热作模具钢，韧性尚可，但强度偏低、耐磨性不足，在玻纤增强塑料的长期冲刷下，针体表面被侵蚀减薄，有效承载截面缩小。

  3）小直径放大风险：1.2mm孔针本身截面积小、长径比大，属于细长镶针，抗弯能力弱；表面一旦被侵蚀，很快就达到断裂临界，6000模左右即断，说明SKD61的性能与该工况严重不匹配。

  解决方案：改用高韧性LG模具钢制作镶针

  推荐方案：采用誉辉公司专有的LG高韧性模具钢制作细小镶针。

  LG模具钢的关键性能参数：

  韧性实测案例：60mm高的已热处理硬料，线切割剩余的尾料，可掰弯180°不断裂，卸力后还能回弹——兼具韧性与刚性，非常适合线割细长芯子、细小镶针。

  同行验证案例：尼龙+30%GF工况的成功应用

  金先生注塑尼龙+30%GF增强塑料，使用0.5×0.5mm的方形插穿针（比刘先生的1.2mm针更细）：

  1）用硬度低的钢材：针体磨损，孔径变小，产品无法装配；

  2）换SKH51高速钢：硬度够了、孔径稳定，但每月断3次；

  3）改用LG模具钢后：既不断针、也不磨损，产品尺寸稳定，生产连续性大幅改善。

  结论与选型建议

  注塑PPA+33%GF（或PA+GF类）增强塑料时，细小深孔镶针的选材逻辑是：高韧性优先，兼具高硬度与耐磨性。

  1）SKD61：韧性尚可但强度、耐磨性不足，不适合玻纤增强塑料的小径镶针；

  2）SKH51：硬度够但脆性大，细长针易断裂；

  3）LG模具钢：54–58HRC高硬度+高韧性，是玻纤增强塑料细小镶针的合适选择。

  刘先生直径1.2mm的孔针在SKD61工况下6000模即断，换用LG高韧性模具钢做镶针，可从根本上解决断针问题——金先生在更苛刻的0.5mm方针、GF30工况下已验证有效。

  *************************

  我是模具钢大王吴德剑，来自东莞誉辉模具钢，誉辉模具钢，3个世界500强，7个中国500强都在用，京瓷连续7年，采购誉辉模具钢。我已经解决了4000多家企业，在模具选材、制作和使用方面的疑难杂症，如果你在选择模具钢材时，有拿不定主意的，或者是现在用的模具钢，模具使用寿命短的，你不知道用哪款材料的，欢迎你来找我，相信在模具选材和应用方面，我是能够做你参谋长，并且能够让你少交学费。吴德剑模具钢，用户的参谋长，用过的都买账！

转载请注明：模具钢_模具钢材_h13模具钢_模具钢价格 - 模具钢大王吴德剑 » 玻纤增强塑料注塑模具镶针断裂：SKD61失效原因与LG模具钢解决方案。第605篇
