欢迎光临模具钢大王吴德剑博客,本人号码13922974367,QQ:931736144

LG和8566的材料做冲模哪个好?解决冲头崩裂,是8566的拿手绝活!(090)

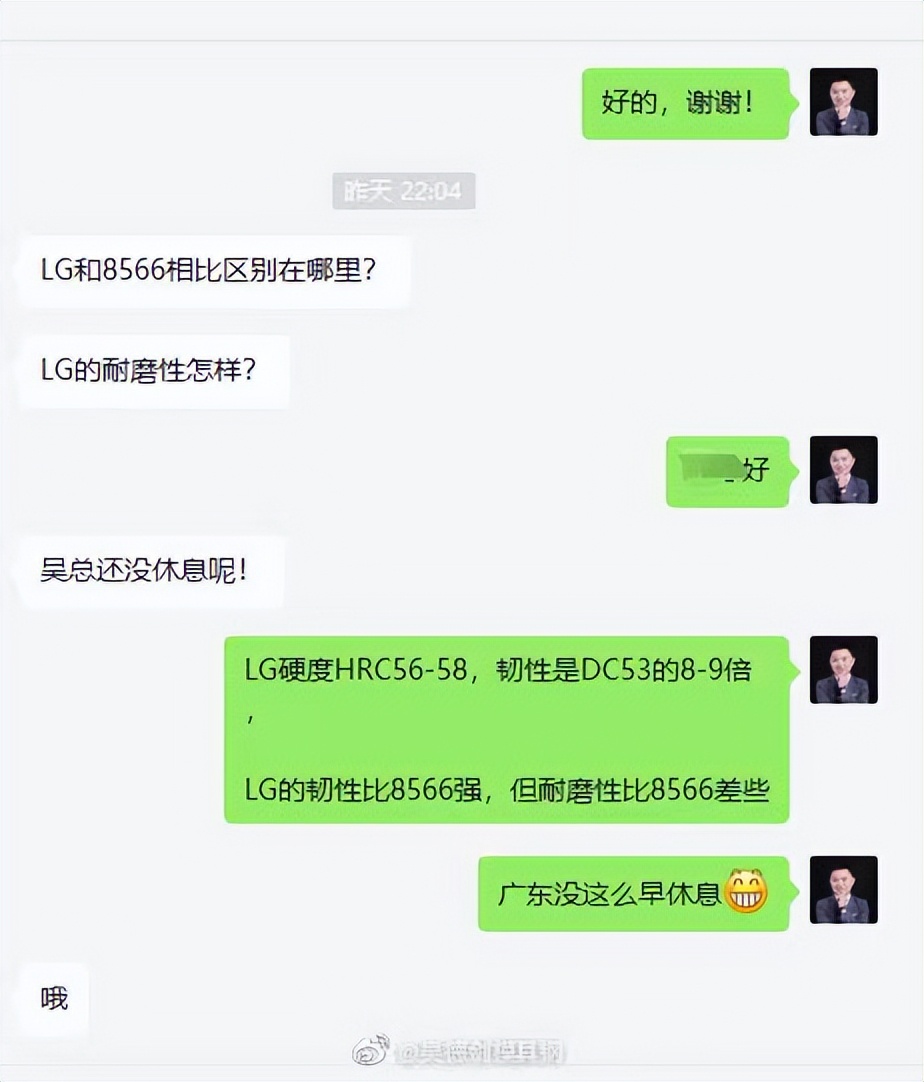

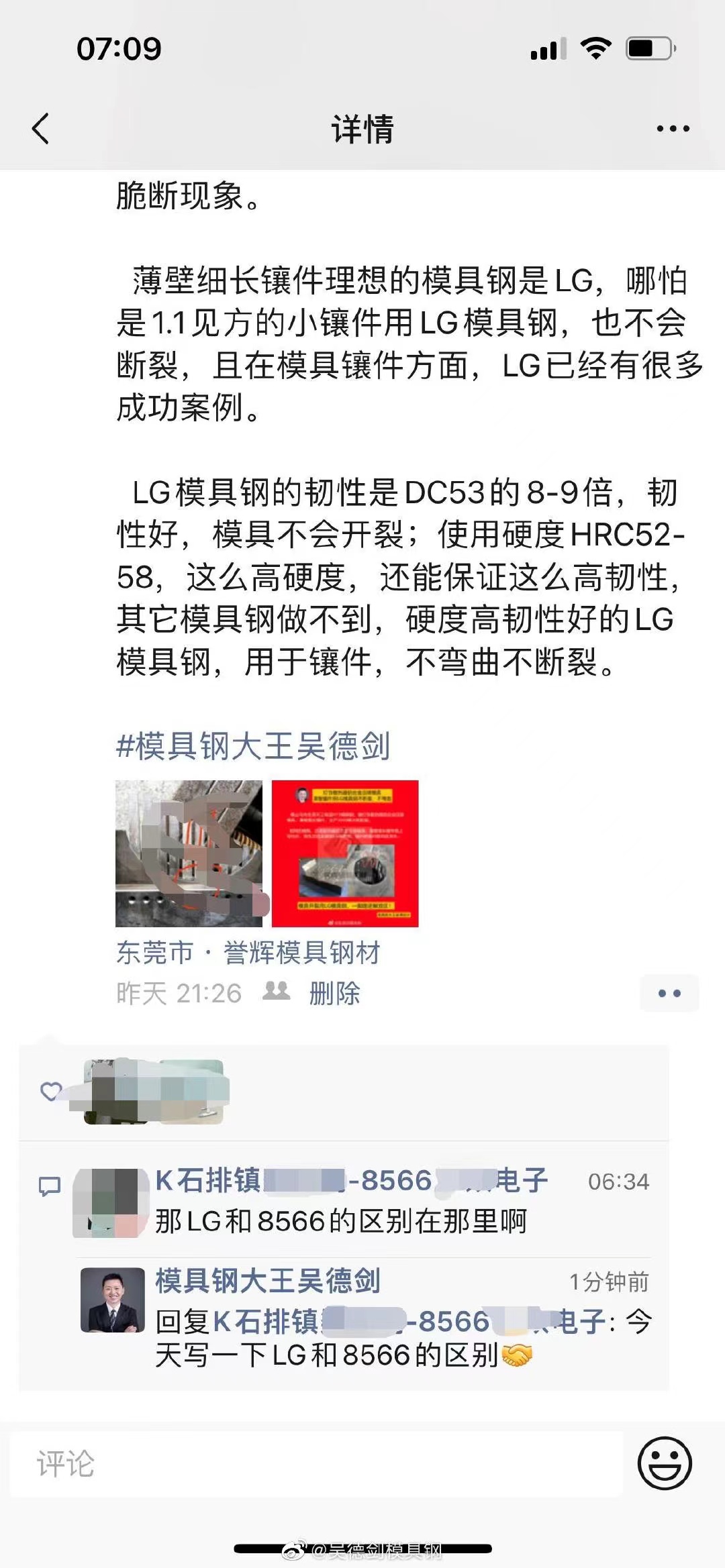

最近几天,经常有客户询问:LG和8566有什么区别?

LG和8566哪个硬度高?8566模具钢硬度比LG模具钢高!(090)

  LG和8566是两款韧性很好的模具钢,使用硬度又很接近,这让很多人有些混淆。可关于LG和8566有什么区别,又没法用一两句话讲清楚,LG和8566模具钢,都是我们誉辉模具钢的专有产品,没人比我更了解LG和8566,因此,我要为此写一篇文章,来阐述LG和8566有什么区别?

LG和8566哪个硬度高?8566模具钢硬度比LG模具钢高!(090)

  1)合金成分及含量不同,性能不同;LG和8566模具钢,同属于中碳钢范畴,因此,他们的韧性都非常好;可8566的钼Mo和钒V含量都高于LG模具钢,合金成分决定性能,钼和钒含量决定8566在耐热性能和耐磨性方面高于LG模具钢。

  2)使用硬度不同,LG模具钢的使用硬度HRC52-58,8566模具钢使用硬度HRC56-60,使用硬度虽有重叠,却有不同;从硬度上面直观反映出,8566模具钢的强度高于LG模具钢。

  当用于冷作模具时,8566模具钢的耐磨性更强。8566模具钢更适合用于10mm以下的材料冲压,可同时解决模具的崩裂和耐磨性问题;而LG模具钢更适合用于10mm以上的厚板冲压,以解决模具的开裂问题。

  3)抗冲击韧性不同,抗崩角性能不同;实验数据测得,LG模具钢硬度HRC54-58时的无缺口冲击功值是265焦耳,8566模具钢硬度HRC58-60时的无缺口冲击功值是180焦耳,从冲击功数据上面反映出,LG模具钢的抗冲击韧性好于8566,而且是好很多,也就是LG的抗崩角性能比8566强。

  说明一下,上面提到的LG和8566的冲击功值,是近3年来的平均实验数据。

  看到LG和8566的冲击功数值,也许你对LG和8566的韧性高低没什么感觉,告诉你几个常用冷作模具钢冲击功数值对比一下,你才会有感觉。

  a)日本大同DC53在硬度HRC60-62时的无缺口冲击功数值是33焦耳,而一般国产DC53的冲击功数值是22焦耳。

  b)SKD11的无缺口冲击功数值是16焦耳,Cr12MoV是11焦耳。

  冲击功值越高,抗冲击韧性越好。通过这些数值比对,就可以大概算出LG和8566模具钢的韧性是几倍,甚至十几倍于常规冷作模具钢

  4)抗延展性能不同,也就是抗开裂性能不同,实验比对发现,LG的抗延展性能比8566强很多,也就是抗开裂性能方面,LG比8566强多了。

  所有的模具开裂,前期都是由细微裂纹引起的,细微裂纹的延展,最后造成模具开裂。

  5)8566的抗高温软化性能比LG模具钢强,这是由于8566的耐热合金钼含量比LG高近1倍。

  当用于热作模具时,8566模具钢的耐热性能比LG强,抗高温软化性能更强,抗热磨损性能更强,抗冲蚀性能更强。

  6)镜面抛光性能,LG和8566模具钢,同是采用奥地利NITECO(英泰克)气氛保护电渣炉炼钢,模具钢纯净度高,组织均匀性好,没有碳化物偏析现象,因此,都可以镜面抛光到1万~12000号。

  7)热处理技术难度不同,LG和8566虽然都是专炉专做,但由于8566的淬火温度和回火温度都很高,这对热处理的设备和技术要求更高,因此,8566模具钢的技术难度更高;也因为如此,我们要求采购8566模具钢的客户,都要返回热处理,或预硬料交货。

  8)导热系数不同,8566模具钢的导热系数高于LG模具钢,因此,模具散热更快,这当模具用于热作模具工况时,对提升模具寿命是有帮助的。

  9)使用场合不同,LG模具钢擅长用于要求韧性,防止开裂,对耐磨性要求不太高的场合;8566主要由于要求高硬度,兼顾高韧性的高强度场合。

  例如:塑胶模具方面,LG比8566更擅长,8566显得强过了头;

  b)冲压模具方面,8566更擅长,LG模具钢显得有点单薄;解决冲头崩裂,是8566的拿手绝活,所以才有了冲头崩裂用8566模具钢,新旧社会两重天的效果!

  c)冷挤压模具方面,LG更擅长,可以解决模具开裂,且保持一定的耐磨性,特别的铜铝合金的冷挤压模具,而8566模具钢,还是显得强过了头;

  d)冷镦模具方面,8566更擅长,强度够,抗击打能力比LD,DC53是强多了,冷镦模具用8566不会开裂,且能保持高强度,而LG,显得有点单薄,不经打,要塌模。

  e)在热锻模具方面,LG因其韧性好,模具不会开裂,且高硬度HRC54-58,有具体挺好的耐热性能,在铜铝铁的热锻应用更更广泛更擅长;而8566模具钢,显得强势过了头,热锻模具用8566要防范开裂,只能用于不锈钢热锻,或取代钨钢,不锈钢等要求高硬度HRC58-60的高强度场合。

  关于LG和8566的有什么区别,我从9个方面加以阐述,希望通过这9点阐述,你对LG和8566有什么区别,会有更加深刻的理解,关于LG和8566模具钢的其它区别以及选用,你可以询问模具钢大王吴德剑,LG和8566是誉辉专有产品,也是由他推向市场的,他是对LG和8566最了解的人。

转载请注明: » LG和8566的材料做冲模哪个好?解决冲头崩裂,是8566的拿手绝活!(090)

喜欢 (0)
发表我的评论
取消评论
表情

Hi,您需要填写昵称和邮箱!

  • 昵称 (必填)
  • 邮箱 (必填)
  • 网址
