厚板冲压模具，得优先级考虑抗崩裂性能，别想着耐磨性，别想着便宜。随手记037

厚板冲压模具容易崩角，这是个普遍现象，得引起重视。

今天收到好几位冲头崩裂的咨询，有两位印象深刻。

一位是登先生，冲压4.5厚的热板，SKH-9冲10000次就崩。考虑耐磨性，结果冲头崩得快，考虑的耐磨性都报废了。

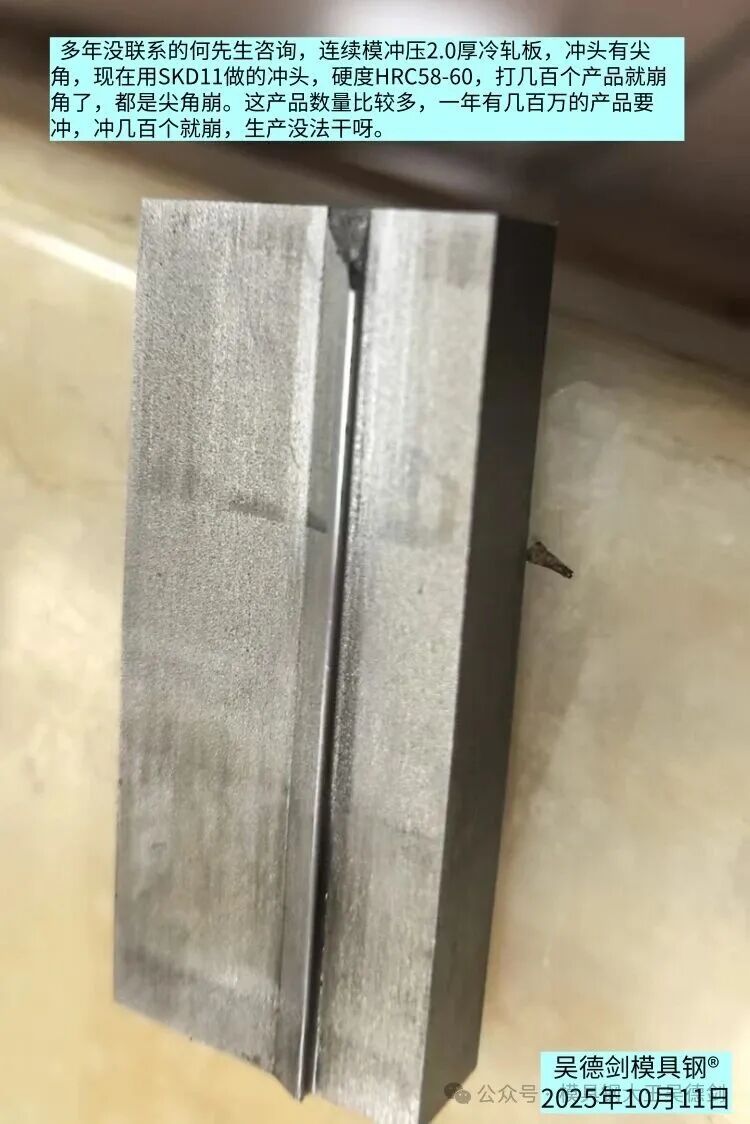

第二位是何先生咨询，连续模冲压2.0厚冷轧板，冲头有尖角，现在用SKD11做的冲头，硬度HRC58-60，打几百个产品就崩角了，都是尖角崩。这产品数量比较多，一年有几百万的产品要冲，冲几百个就崩，生产没法干呀。

这位崩得更快，几百万的产品要冲，也开了连冲模，结果冲头跟不上，生产没法干。

厚板冲压模具，得优先级考虑抗崩裂性能，别想着耐磨性，耐磨性是以牺牲韧性换取来的，耐磨性好的材料，都是高碳高合金的，这类材料崩裂性能差，这是它的通病，冲头一旦崩裂，你考虑的耐磨性都白瞎。

SKH-9是一款W6Mo5Cr4V2，碳C含量1.0%的高速钢，硬度HRC62-64，耐磨性好、红硬性好是它的特性，硬而脆是它的缺陷，你用错材料了。

也别想着便宜，便宜的冷作模具钢，都是高碳的材料，碳C含量越高，抗崩裂性能越差，SKD11是Cr12MoV的材质，碳C含量1.5%的高碳钢，高碳加低廉的合金，就能得到高硬度，但伴随而来的是抗冲击韧性差，容易崩角也是正常的。

8566防崩钢的抗崩裂性能是高速钢SKH-9的4倍，D2的2倍，硬度HRC58-60，它能解决D2、DC53、SKH-9等高硬度模具钢无法解决的崩裂问题。

8566之所以抗崩裂性能好，是很好地规避了高碳这一危险区域，再配合专有的合金成分、专有的冶炼工艺、自主研发的热处理工艺，才呈现出其它高硬度模具钢所不具备的高韧性。贺先生一步精冲7mm厚45钢齿轮，DC53冲2000个产品就崩齿，一崩崩三五个毫米，降低硬度也没用，改用LD模具钢，也只能冲到5000次，一崩崩2-3mm，但用上8566防崩钢，寿命提高5倍。
