复购案例：热锻40Cr，8566寿命是1.2367的3倍，张先生又来采购了

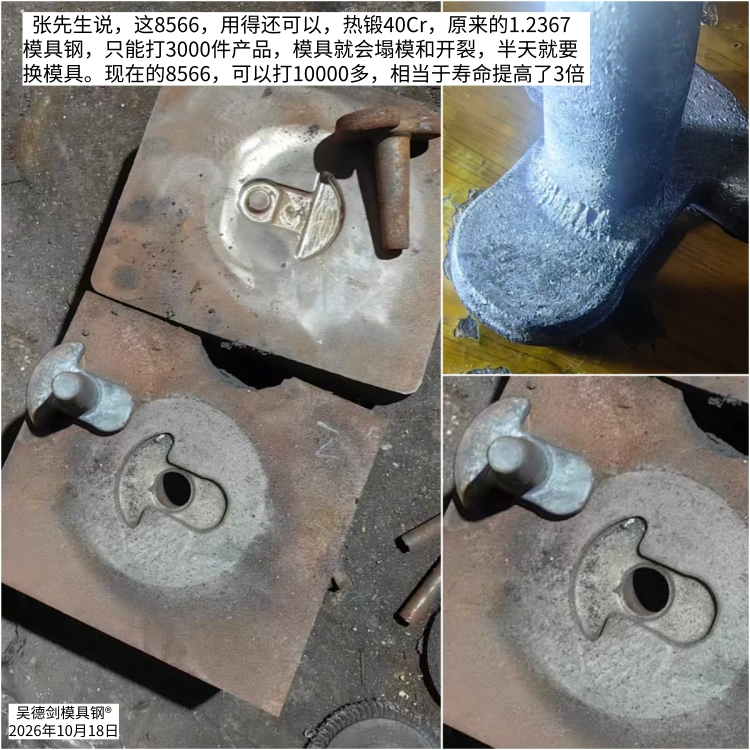

  张先生今天再次采购8566模具钢，并评价：”这8566，用的还可以。”——这已经是8566在热锻40Cr工况验证成功后的复购。

  他的模具工况与原来的失效情况：

  – 热锻40Cr产品，原模具用1.2367模具钢，硬度53HRC；

  – 底模打3000个产品，口部位置就塌模、开裂；上模冲头磨损圆角；

  – 一天产量6000个，一个模具只撑半天就要停机换模修模——产量做不起来，看似模具钢便宜，实际使用成本很高。

 失效原因分析：塌模+冲头磨圆角，是”被退火+热磨损”双重失效

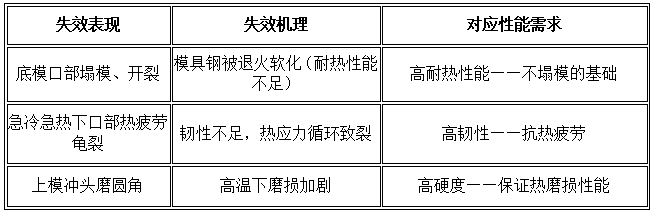

  热锻40Cr模具的失效拆解：



一句话：耐热是基础，韧性防龟裂，硬度保耐磨——三者缺一不可。

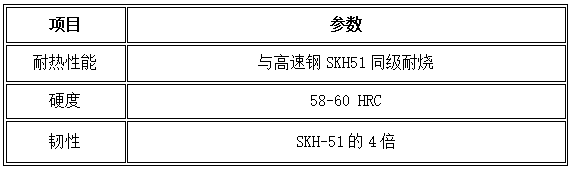

  解决方案：8566模具钢（高耐热+高硬度+高韧性）

  8566把高耐热、高硬度、高韧性三者结合，特别适合对热磨损性能要求高的热锻模具。

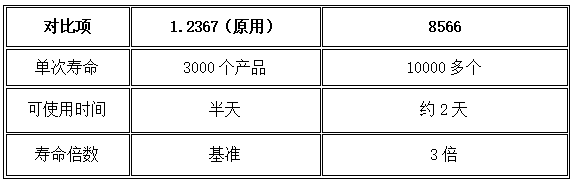

  验证结果：3000 → 10000+，寿命提高3倍

  成本账：一个8566模具顶三个1.2367模具用；少换模、少修模，分摊到每个产品上的模具费反而更低。张先生还反馈：8566用于红冲304不锈钢，产品光洁度很好，”成品后跟管子做的一样”——五星好评。

  适用建议

  如果你的热锻模具尺寸较小、有外套箍紧、对热磨损性能要求非常高，可以试用8566模具钢。

  核心观点：搞生产不是模具钢价格越低越好——只有模具寿命长了、效率高了，模具成本才是真低。再贵的模具钢，只要好用、寿命提高3倍，怎么算都划算。

  *************************

  我是模具钢大王吴德剑，来自东莞誉辉模具钢，誉辉模具钢，3个世界500强在用，京瓷连续7年采购誉辉模具钢。我已经解决了4000多家企业，在模具选材、制作和使用方面的疑难杂症，如果你在选择模具钢材时，有拿不定主意的，或者是现在用的模具钢，模具使用寿命短的，你不知道用哪款材料的，欢迎你来找我，相信在模具选材和应用方面，我是能够做你参谋长，并且能够让你少交学费。吴德剑模具钢，用户的参谋长，用过的都买账！

转载请注明：模具钢_模具钢材_h13模具钢_模具钢价格 - 模具钢大王吴德剑 » 8566模具钢热锻40Cr实测：塌模开裂问题解决，模具寿命从3000提到10000+。随手记137
