铜合金压铸模具用什么模具钢(119)

浙江生产铜压铸模具的陈老板询问，铜压铸模具用什么模具钢？

现在选用进口8407做铜压铸模具，寿命约2000模次。以前用H13、2344、SKD61，模具寿命都是几百模次，模具就被冲腐蚀，开始龟裂。试过多种模具钢，模具寿命一直不稳定。

铜压铸模具寿命短，模具容易被冲腐蚀的关键因素是，铜合金熔化温度高，约950℃。绝大多数热作模具钢，都无法长时间抵御如此高的温度，模具钢的退火温度是600℃左右。铜压铸模具工作时，模具钢要接触，高温高压液态铜合金的冲刷，脱模后温度迅速下降，模具钢频繁冷热交替。如果模具钢不耐烧，硬度下降就会很快。从而被高温高压铜合金冲腐蚀，形成龟裂。由龟裂发展为开裂，直至模具报废。

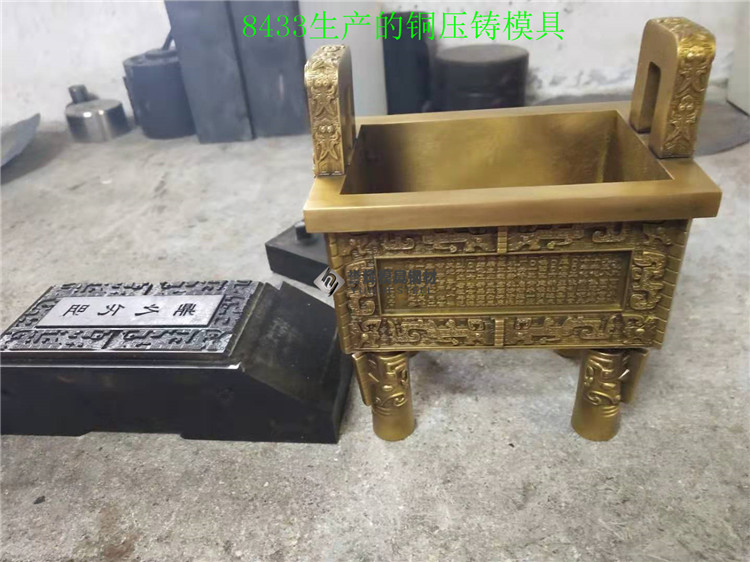

铜压铸模具选择模具钢的关键是，找一款耐烧的模具钢，目前只能推送8433模具钢。有一款壁厚20mm的铜压铸产品，用进口8407生产时，模具寿命约600次后，模具开始被冲腐蚀，形成龟裂。用8433后，模具寿命提高到2000模次左右，模具开始局部冲腐蚀，修模后还能继续使用。8433价格比进口8407低30%。
